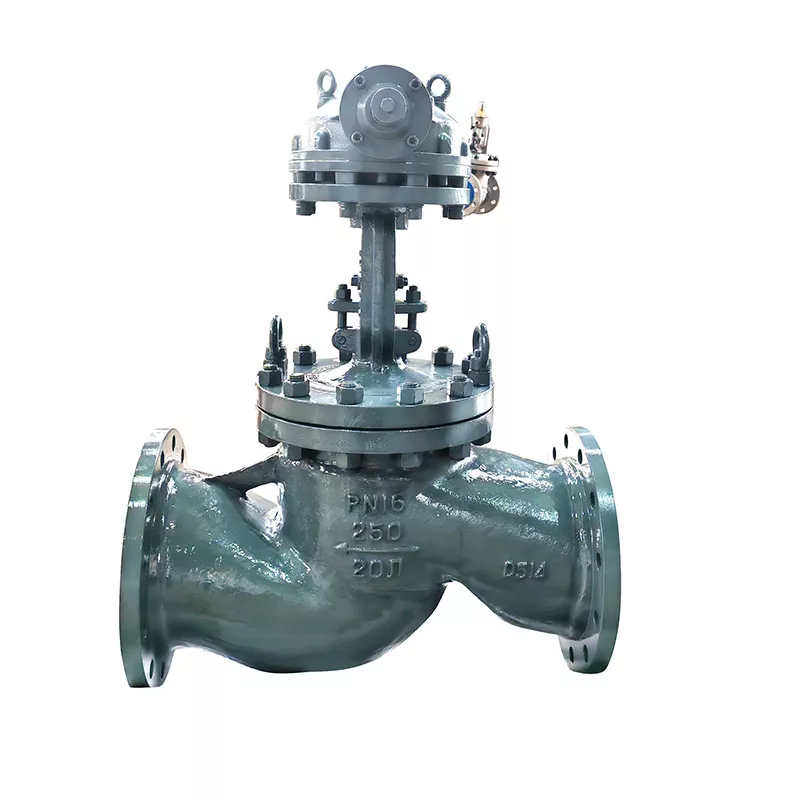

Vinkelgear-betjent flangeventil til højt tryk

Den skrågear-drevne flangeventil til højtryk fra Hanno Valve har en 25L støbt stålkrop kombineret med en A105 smedet stålskive hårdbehandlet med 13Cr-legering. Denne metalliske sædegrænseflade modstår alvorlig kavitationserosion og partikelslitage, der normalt forekommer i kedelfødevand og mættede dampledninger. Ventilen er designet i overensstemmelse med API 600, BS 1873 og GOST-standarderne og bruger en 304 rustfrit stål og fleksibel grafit spiralviklet pakning sammen med trykformet grafitstammepakning for at opretholde en tætning uden lækage under termisk stød. Understøttet af ISO9001 og API-certificeringer udsætter Hanno Valve hver enhed for 100 % hydrostatisk, luftsæde- og radiografisk testning, hvilket giver raffinaderier og kraftværker en holdbar isoleringsløsning med lav vedligeholdelse.

Tekniske fordele

• Præcisionsmekanisk fordel:Konisk gearkasse med højt udvekslingsforhold tillader aktivering med en enkelt operatør uden snydestænger, hvorimod standard håndhjulsventiler ofte går i stå eller kræver eksterne pneumatiske aktuatorer.
• In-house form- og støbekvalitet:I modsætning til leverandører, der kun er til montering, producerer Hanno sine egne støbegods på 25 liter med høj densitet ved hjælp af præcoated sandteknologi, hvilket fuldstændigt eliminerer mikroporøsitet og indeslutninger af indvendigt sand.
• Tre-lags stamme- og hætteforsegling:Bevel Gear-betjent flange-kugleventil til højtryk har A193-B7/A194-2H høj-trækstyrke-legeringsbolte parret med udvidelig grafitpakning for at opfylde strenge flygtige emissionsstandarder.

Tekniske specifikationer

Ansøgningsfelter

• Højtryksdampisolering:Hoveddampledninger og bypass-isolering i kraftværker (f.eks. China Huadian Group-projekter).
• Kemiske synteseanlæg:Kulbrinteseparationsenheder med højt differentialtryk.
• Kedelfødevandssystemer:Vandindtagsledninger med høj hastighed, der kræver ingen sædekavitation.

Kvalitetscertificeringer

• Certificeringer:ISO9001 Quality Management, ISO14001 Environmental, API 600, CE-mærke, TS China Special Equipment License, Rusland TC 010/032-certificering.
• Intern kvalitetskontrol:100 % ikke-destruktiv fejldetektion (UT/MT), spektral kemisk analyse, ultralydstest af vægtykkelse, slagtest ved lav temperatur og hydrostatisk tryktest af skal/sæde.
• Testdokumentation:Mølletestcertifikater (MTC) i henhold til EN 10204 3.1 leveres med hver ordre.

Valgvejledning

1. Identificer flowparametre:Bekræft driftstryk, maksimal væsketemperatur og medieviskositet.
2. Vælg Afslut forbindelse:Vælg Flange RF (hævet flade), RTJ (ringtypesamling) eller BW (stødsvejsning).
3. Bekræft gearkassens orientering:Standard topmonteret håndhjul; sidemonterede vinkelgearforlænger fås efter anmodning.

Logistik, emballage og garanti

• Emballage:Kraftige eksporttrækasser med fugtsikker vakuumindpakning og flange-endebeskyttere.
• Eftersalgssupport:Detaljerede installationsmanualer, videovedligeholdelsesvejledninger og teknisk vejledning i hele levetiden.
• Garantipolitik:18 måneder fra afsendelse eller 12 måneder fra installation, inklusive gratis komponentudskiftning for fabrikationsfejl.

Ofte stillede spørgsmål (FAQ)

Hvordan hjælper operatøren af ​​vinkelgearet ved højtryksstop?

Højtryksledninger udøver et betydeligt tryk på ventilskiven. Den vinkelrette gearkasse multiplicerer det indgående drejningsmoment, hvilket gør det muligt for operatører at sætte skiven tæt mod strømningsmodstand uden overanstrengelse.

Kan denne ventil modstå alvorlige termiske stød under dampstart?

Ja. Den skrågear-betjente flange-kugleventil til højtryksgrafitpakning kombineret med 2Cr13-stammemateriale giver stabile termiske ekspansionskoefficienter, hvilket forhindrer spindelbinding eller kropsledlækage.

Støtter du tredjepartsinspektion (TPI) før forsendelse?

Ja, vi byder SGS, BV, TÜV eller kundeudpegede inspektører velkommen til dimensionskontrol, materialeverifikation og hydrostatisk trykprøvning på vores fabrik.
