Hanno-ventil DIN-kugleventiler er normalt sammensat af hus, dæksel, spindel, skive, tætninger osv., og er designet til at give pålidelig tætningsydelse og stabil flowkontrol. Under installationen er det nødvendigt at være opmærksom på strømningsretningen af medium for at sikre normal drift af ventilen og en god tætningseffekt.

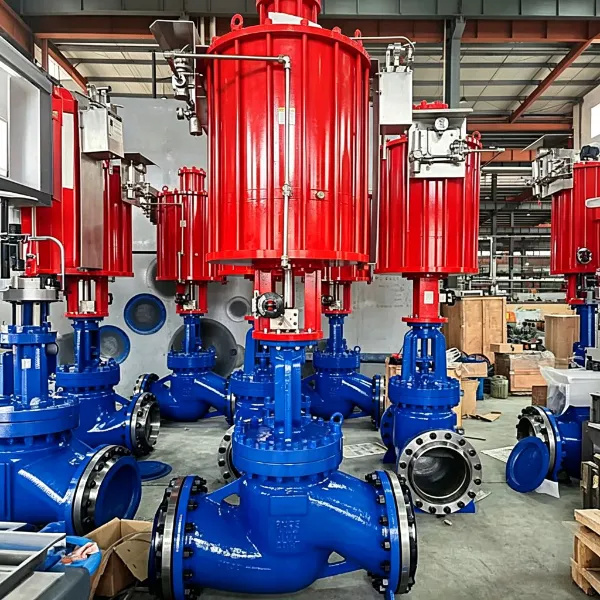

Hanno Valve DIN Globe Valves spindel kan drives med manuelle, elektriske, pneumatiske og andre midler til at realisere løftningen af ventilkernen, for at kontrollere åbning og lukning af ventilen.
DIN Globe Valves krop og interne dele er normalt lavet af højkvalitets metalmaterialer, der opfylder kravene i tyske standarder, såsom kulstofstål, rustfrit stål osv., for at tilpasse sig forskellige arbejdstryk, temperaturer og medierets korrosivitet.
Ventilsædets materiale kan vælges på forskellige måder
Bredt anvendeligt omfang
Vælg materialer omhyggeligt og nægt at skære hjørner
Standard struktur, omhyggeligt udformet
Fabriksniveaukontrol
Streng kvalitetskontrol, brug med tillid
(1) DIN kugleventiler har en enklere struktur end skydeventiler og er nemmere at fremstille og vedligeholde.
(2) Forseglingsoverfladen er ikke let slidt eller ridset, med god tætningsevne. Der er ingen relativ glidning mellem ventilskiven og ventilhusets tætningsflade under åbning og lukning, så slid og ridser er ikke alvorlige, tætningsydelsen er god, og levetiden er lang.
(3) Ved åbning og lukning er ventilskivens slaglængde lille, så højden af kugleventilen er mindre end portventilens højde, men den strukturelle længde er længere end portventilens.
(4) Åbnings- og lukkemomentet er stort, åbnings- og lukkeprocessen er besværlig, og åbnings- og lukketiden er relativt lang.
(5) Væskemodstanden er høj på grund af de snoede mediumkanaler inde i ventilhuset, hvilket resulterer i høj væskemodstand og højt strømforbrug.
(6) Når det nominelle tryk PN af mediumstrømningsretningen er ≤ 16MPa, bruges det generelt til at strømme nedstrøms, og mediet strømmer opad fra under ventilskiven; Når det nominelle tryk PN er ≥ 20MPa, anvendes generelt omvendt flow, og mediet strømmer nedad fra ventilskiven for at øge tætningsenergien. Under brug kan afspærringsventilens medium kun strømme i én retning og kan ikke ændre strømningsretningen.
(7) Ventilskiven er ofte eroderet, når den er helt åben.
Aksen på kugleventilens spindel er vinkelret på ventilsædets tætningsflade. Ventilspindlen har et relativt kort åbnings- eller lukkeslag og en meget pålidelig skærevirkning, hvilket gør den velegnet til brug som medium til skæring, regulering og drosling
INGEN. | DEL NAVN | MATERIALE |
---|---|---|
1 | LEGEME | ASTM A216-WCB+13Cr |
2 | DISC | ASTM A105+13CR |
3 | SKIVEMØTRIK | ASTM A276-420 |
4 | STILK | ASTM A182-F6a |
5 | PAKNING | 304+GRAFIT |
6 | BAGSÆDEBØSNING | ASTM A182-F6a |
7 | MOTORHJELM | ASTM A216-WCB |
8 | HJEMMEBOLT | ASTM A193-B7 |
9 | HJELPEMØTTER | ASTM A194-2H |
10 | PAKNING | GRAFIT |
11 | STIFT | STÅL |
12 | KIRTEL ØJEBOLTE | ASTM A193-B7 |
13 | KIRTEL | ASTM A182-F6a |
14 | KIRTELFLANGE | ASTM A216-WCB |
15 | VASK | STÅL |
16 | MØTRIK | ASTM A194-2H |
17 | STAMMENØD | MESSING |
18 | HÅNDHJUL | DUKTILJERN |
19 | HÅNDHJULSSKIVE | STÅL |
20 | HÅNDHJUL MØTRIK | STÅL |
