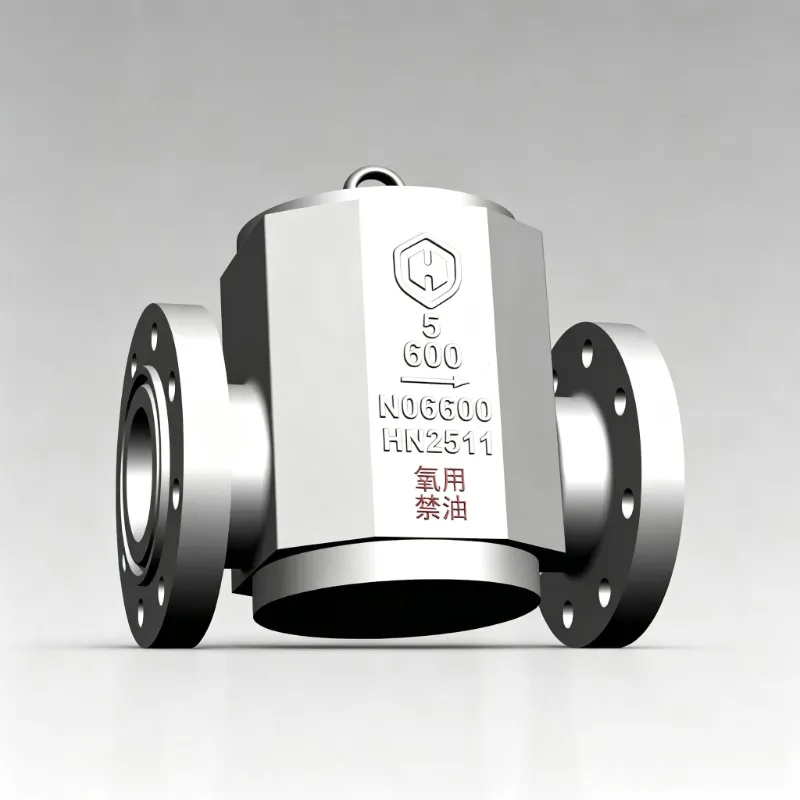

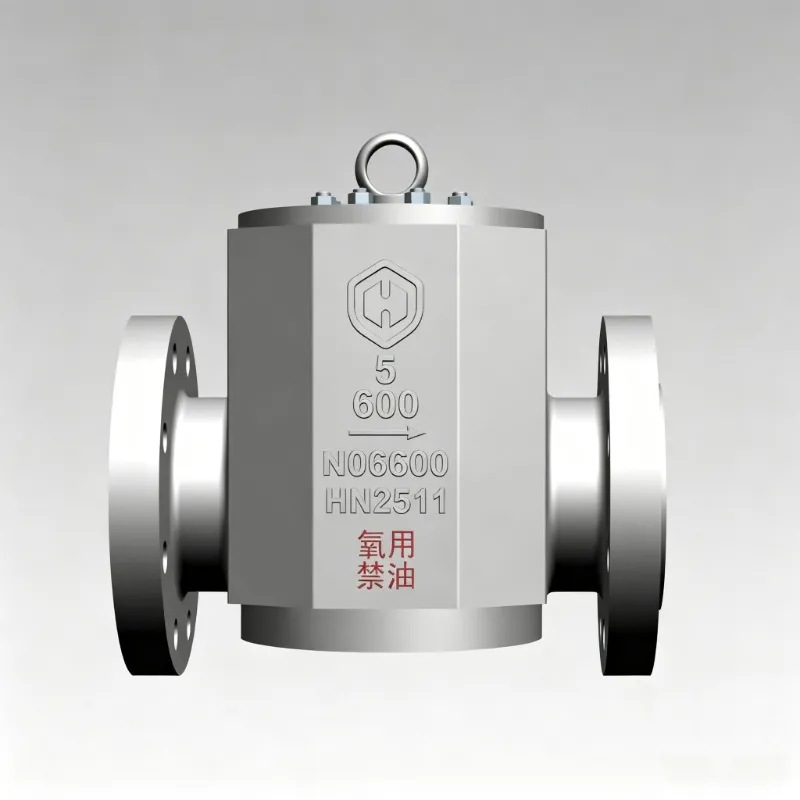

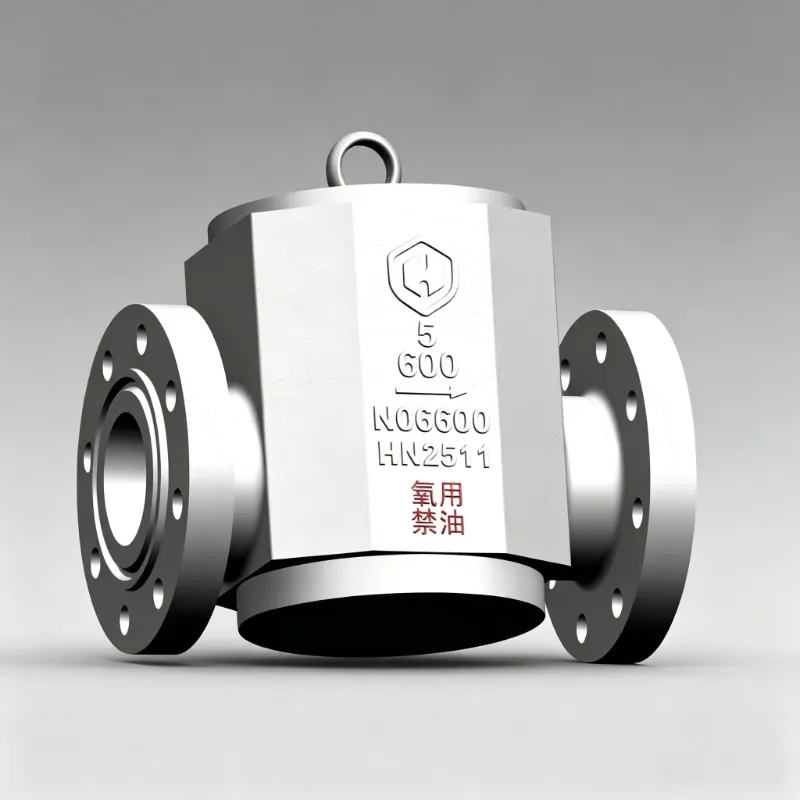

Gratis smedet kontraventil

Hanno Valve fremstiller den frie smedede kontraventil i Kina til krævende industrielle applikationer. Denne kontraventil af svingtype er fremstillet med Inconel 600-materiale og designet til iltservice. Alle ventildele gennemgår en streng affedtningsbehandling før levering.

Svingkontraventildesign til envejsflow

En kontraventil er en automatisk ventil, der tillader væske at strømme i én retning og forhindrer omvendt strømning.

Denne gratis smedede kontraventil bruger en swing-type skive. Skiven bevæger sig med mediets retning og lukker, når der opstår omvendt flow, hvilket hjælper med at forhindre tilbagestrømning i rørledningen.

Ventilen er velegnet til applikationer, hvor omvendt strømningsbeskyttelse er påkrævet for rørledninger og tilsluttet udstyr.

Gratis smedning og Inconel 600 materiale

Denne ventil er fremstillet ved hjælp af gratis smedningsteknologi. Sammenlignet med en konventionel støbt struktur kan smedningsprocessen give forbedrede mekaniske egenskaber og en raffineret kornstruktur.

Ventilen bruger Inconel 600, en nikkel-chrom legering, der bruges til applikationer, der kræver korrosionsbestandighed og ydeevne ved høje temperaturer.

I henhold til de medfølgende tekniske krav er materialet også underlagt krav til kemisk sammensætning, varmebehandling og metallografisk struktur.

Designet til Oxygen Service

Iltservice lægger særlig vægt på renheden af ​​ventilkomponenter.

Til denne anvendelse gennemgår alle dele af ventilen en streng affedtningsbehandling. Affedtningsprocessen er en vigtig del af forberedelsen af ​​ventilen til iltservice.

De leverede tekniske krav specificerer også renhedsrelaterede krav til ventilen og dens komponenter.

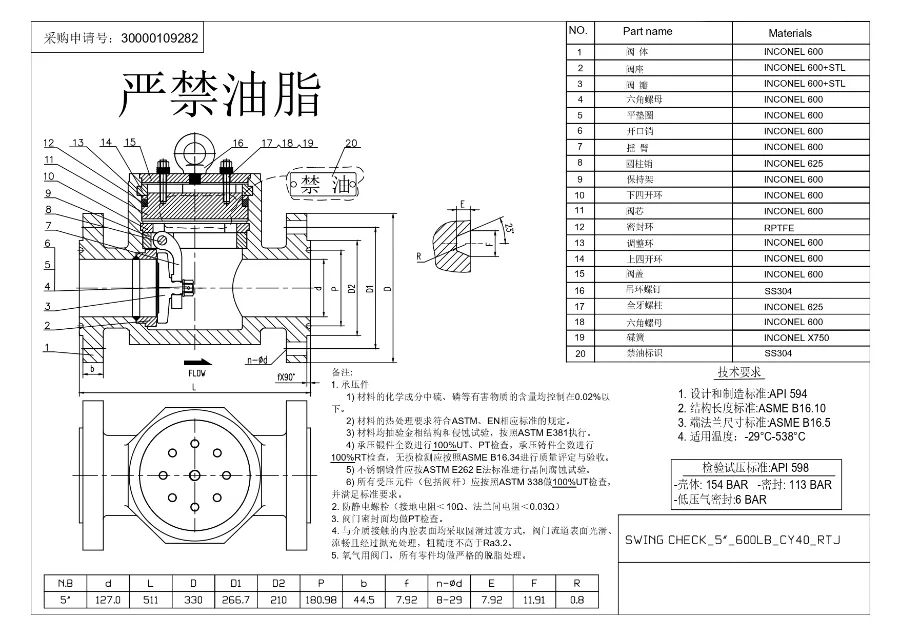

Tekniske specifikationer

1. Stykliste (BOM)

2. Dimensionsspecifikationer

Gældende standarder

Ventilen er designet og testet i henhold til de standarder, der er specificeret i den medfølgende tekniske dokumentation.

API 594

API 594 er specificeret som designstandard for denne kontraventil.

API 598

API 598 er specificeret til ventilinspektion og trykprøvning. Den medfølgende tegning angiver et skaltesttryk på 154 bar, et sædetesttryk på 113 bar og en lavtryksforseglingstest på 6 bar.

ASME B16.5

Flangedimensionerne og tilslutningskravene følger ASME B16.5 som specificeret i den tekniske dokumentation.

ASME B16.10

Ansigt-til-ansigt-dimensionen er designet i henhold til ASME B16.10.

Inspektion og kvalitetskrav

Hanno Valves leverede tekniske krav specificerer inspektionskrav, der dækker materiale, trykholdige dele, ventilhuskomponenter og endelig prøvning.

Kravene omfatter:

Kemisk sammensætningskontrol for det specificerede materiale

Varmebehandling i henhold til gældende ASTM- og EN-krav

Metallografisk inspektion i henhold til ASTM E381

100% UT og PT inspektion for specificerede trykholdige dele

100 % RT inspektion for specificerede støbte ventilkomponenter

Trykprøvning i henhold til de specificerede API 598-krav

Krav til antistatisk ydeevne

Streng affedtningsbehandling til iltservice

For antistatisk ydeevne specificerer de tekniske krav en jordingsmodstand på mindre end 10 Ω og en flange-til-flange modstand på mindre end 0,03 Ω.

Fremstillingsdetaljer

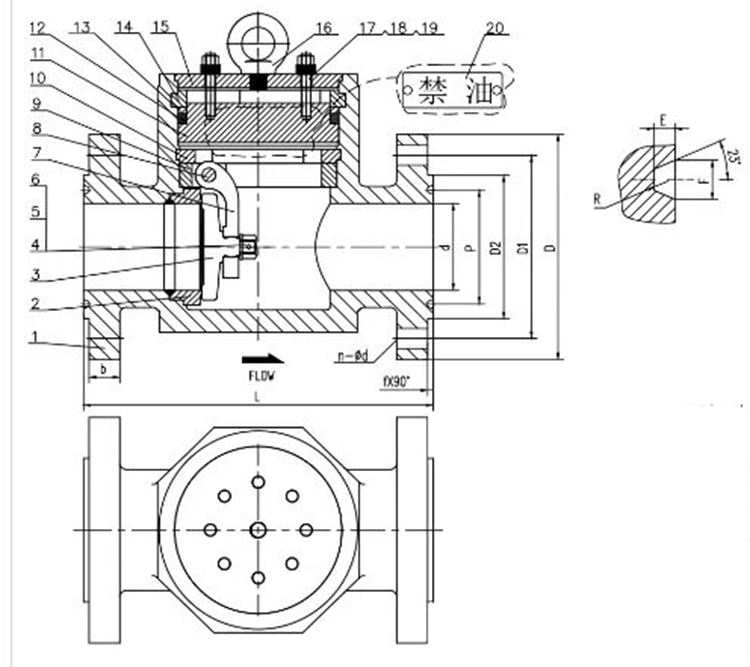

Den tekniske tegning angiver en 5-tommers ventil med en nominel diameter på 127 mm og en front-to-face dimension på 511 mm.

De medfølgende tekniske krav specificerer også det gældende temperaturområde fra -29°C til 538°C.

Disse dimensionelle og tekniske krav giver en reference til ingeniørvalg, rørledningsinstallation og inspektion.

Om Hanno Valve

Hanno Valve er ventilmærket fra Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo har mere end 25 års erfaring med ventilproduktion og er beliggende i Bihu Valve Industry Area i Lishui, Zhejiang, Kina. Virksomheden har et produktionsområde på cirka 18.000㎡ og mere end 150 ansatte, herunder over 32 seniorteknikere.

Virksomhedens hovedprodukter omfatter:

Portventiler

Kontraventiler

Kugleventiler

Kraftværksventiler

Hengnuo driver også sit eget støberi. Støberiet bruger præcoated sandteknologi til at producere støbegods til virksomhedens ventilfremstilling.

Hanno ventilproduktionskapacitet

Ofte stillede spørgsmål

Hvilken type kontraventil er dette?

Dette er en kontraventil af svingtype. Ventilen bruger en svingskive for at tillade flow i én retning og forhindre omvendt flow.

Hvilket materiale bruges til denne gratis smedede kontraventil?

Ventilen er fremstillet med Inconel 600 materiale.

Er denne ventil designet til iltservice?

Ja. Den medfølgende produktinformation specificerer ventilen til iltservice, og alle ventildele gennemgår en streng affedtningsbehandling.

Hvilke standarder er specificeret for ventilen?

Den medfølgende tekniske dokumentation specificerer API 594, API 598, ASME B16.5 og ASME B16.10.

Hvad er det gældende temperaturområde?

Det specificerede anvendelige temperaturområde er -29°C til 538°C.

Hvad er størrelsen vist på den tekniske tegning?

Den medfølgende tegning viser en 5-tommers ventil med en nominel diameter på 127 mm og en front-to-face dimension på 511 mm.
