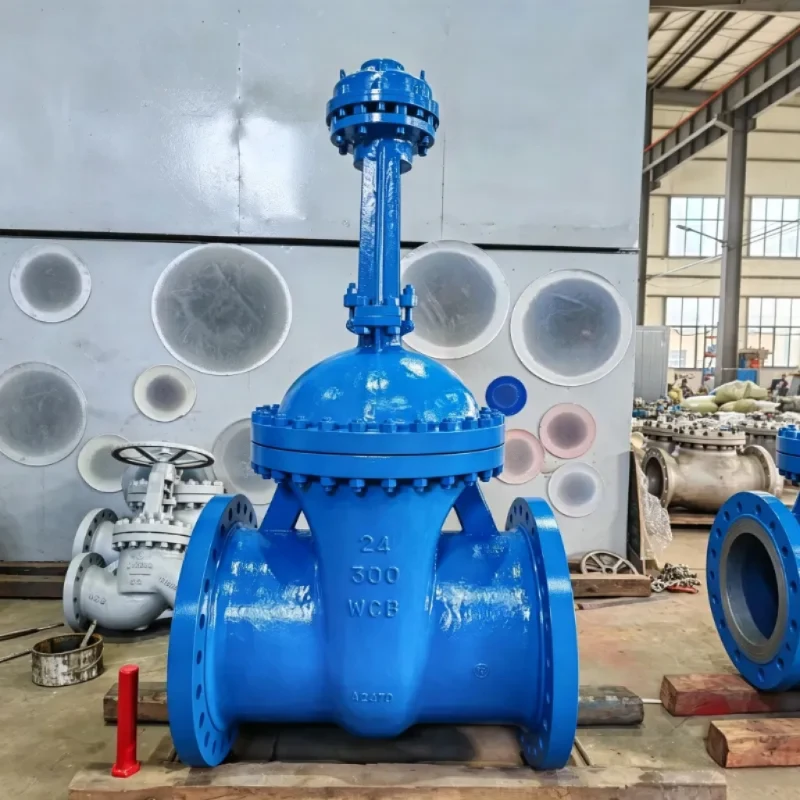

Gearkasse dørventil

Produktegenskaber

Gearkasseassisteret manuel betjening

Hovedformålet med gearkassen er at reducere den manuelle indsats, der kræves for at betjene en stor skydeventil. I stedet for at anvende håndhjulskraften direkte på ventilens betjeningsmekanisme, giver gearkassen mekaniske fordele gennem geartransmission.

Denne konfiguration er især nyttig, når ventilen er stor, eller driftsmomentet er for højt til praktisk direkte håndhjulsbetjening.

Design af kileportventil

Gearkassen er kombineret med en kileventil. Porten bevæger sig for at åbne eller lukke rørledningen, hvilket giver den grundlæggende isoleringsfunktion, der forventes af en portventil.

Når ventilen er helt åben, løftes porten ud af flowpassagen, hvilket gør det muligt for ventilen at udføre sin fuldborede isoleringsfunktion.

Stor størrelse og højtryksklasser

Hanno Valve leverer gearkasseventiler fra DN150 til DN1400, med trykklasser tilgængelige op til klasse 2500.

Dette område gør det muligt at overveje gearkassekonfigurationen til industrielle rørledningssystemer med stor diameter, hvor manuel betjening er påkrævet.

ISO 5210 Topflange

Ventilen fås med en ISO 5210 topflange til potentiel fremtidig aktuatoropgradering.

Hvis et projekt i første omgang kræver manuel betjening, men kan kræve aktuatordrift senere, kan aktuatorgrænsefladen tages i betragtning under ventilvalgs- og indkøbsfasen.

Tekniske specifikationer

Materiale, tilslutningstype, tryk-temperaturklassificering og andre konfigurationsdetaljer skal bekræftes i henhold til den specifikke ventilspecifikation og købskrav.

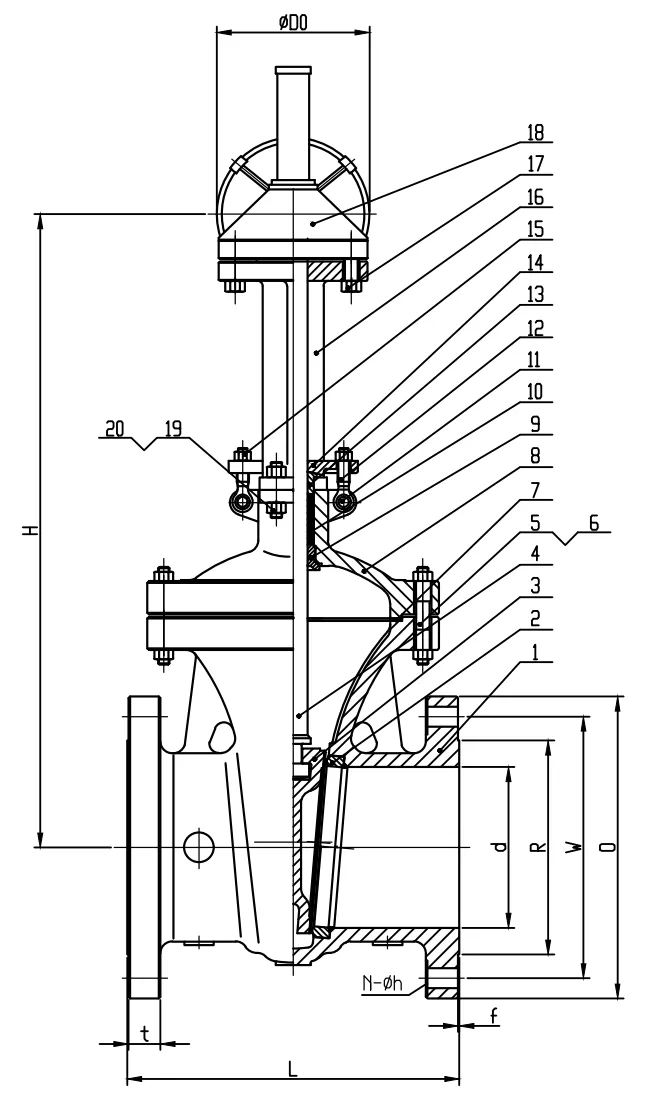

Hoveddele og materialer

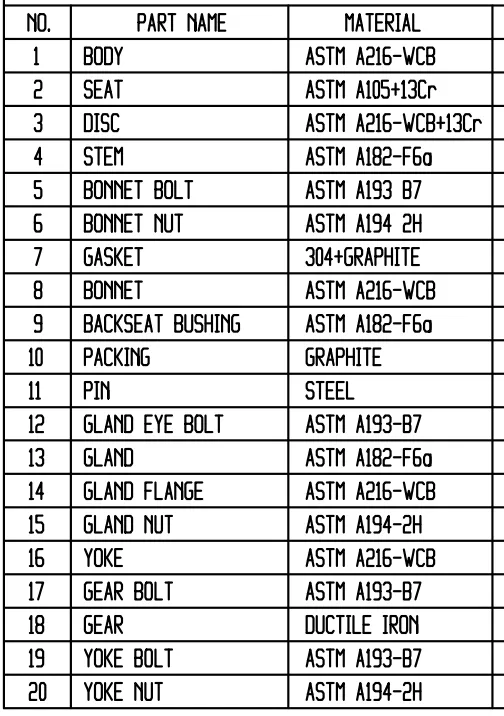

Den følgende materialeliste er baseret på den tilgængelige produktspecifikation for denne gearkasseventil.

Materialekonfigurationen bør kontrolleres i forhold til den endelige ventiltegning, tekniske specifikationer og indkøbsordre før produktion.

Ansøgninger

Gearkasseventilen er beregnet til industrielle rørledningssystemer, hvor manuel isolering er påkrævet, og ventilens betjeningsmoment gør direkte håndhjulsbetjening upraktisk.

Rørledninger

Rørledninger med stor diameter kan kræve højere driftsmoment. Gearkassen giver mekaniske fordele til manuel ventilbetjening og er derfor velegnet til store rørledningsisoleringsapplikationer.

Raffinaderier

Raffinaderirørsystemer bruger isoleringsventiler på tværs af forskellige proces- og forsyningslinjer. Gearkassekonfigurationen kan vælges til store ventiler, hvor manuel betjening kræver yderligere mekanisk fordel.

Kraftværker

Kraftværksrør kan involvere store ventilstørrelser og højere trykklasser. Hanno Valve gearkasseventiler er tilgængelige op til klasse 2500 til applikationer, der kræver den tilsvarende trykklasse.

Vandsystemer

Store vandrørledninger kan bruge isoleringsventiler med stor diameter. En gearkasse kan gøre manuel betjening mere overskuelig, når direkte håndhjulsbetjening kræver et betydeligt driftsmoment.

Standarder og kvalitet

API 600

Ventilen er designet i henhold til API 600-kravene, der gælder for stålventiler.

ASME B16.34

ASME B16.34 anvendes som designstandard for ventilen.

API 598

Ventilinspektion og trykprøvning udføres i henhold til API 598 som specificeret for produktet.

De nøjagtige inspektionsdokumenter, testkrav og yderligere projektstandarder skal bekræftes i henhold til kundens tekniske specifikation.

Om Hanno Valve

Hanno Valve er fremstillet af Zhejiang Hengnuo Valve Manufacturing Co., Ltd., beliggende i Bihu Valve Industry Area, Lishui, Zhejiang, Kina.

Hengnuo har mere end 25 års erfaring med ventilproduktion. Virksomheden har et produktionsareal på cirka 18.000 m² og omkring 150 ansatte, herunder mere end 32 seniorteknikere.

Virksomhedens hovedprodukter omfatter:

Hengnuo har også sit eget støberi. Støberiet anvender præcoated sandteknologi til at fremstille støbegods til ventilfremstilling.

Denne produktionsopsætning giver virksomheden mulighed for at opretholde sin egen støbeevne som en del af ventilproduktionsprocessen.

Sådan vælger du en gearkasseventil

1. Bekræft ventilstørrelsen

Bestem først den nødvendige nominelle størrelse.

Hanno Valve gearkassens portventilserie, der leveres til dette produkt, er DN150–DN1400.

2. Bekræft trykklassen

Trykklassen skal matche kravene til rørledningssystemet og projektspecifikationen.

Det tilgængelige udvalg strækker sig op til klasse 2500.

3. Overvej driftsmetoden

Hvis ventilen er stor, eller hvis direkte håndhjulsdrift vil kræve for stort driftsmoment, kan en gearkassebetjent konfiguration overvejes.

4. Bekræft de påkrævede standarder

For projekter, der kræver specifikke ventilstandarder, skal du bekræfte, om API 600, ASME B16.34 og API 598 er anvendelige.

Yderligere projektkrav bør også bekræftes før produktion.

5. Overvej fremtidig aktivering

Hvis ventilen senere kan opgraderes fra manuel drift til aktuatordrift, bekræftes ISO 5210 topflangekravet under udvælgelsesfasen.

Har du brug for hjælp til valg af ventil?

Kontakt os venligst for professionel hjælp til ventilvalg. Vores ingeniørteam vil tilbyde teknisk vejledning og tilbud i henhold til dine arbejdstilstandsparametre.

Fortæl os dine ventilparametre

Gearkasseportventil vs. Direkte håndhjulsventil

Den største fordel ved gearkassekonfigurationen er dens mekaniske fordel under manuel betjening. Det ændrer ikke den grundlæggende isoleringsfunktion af skydeventilen.

Ofte stillede spørgsmål

1. Hvorfor bruge en gearkasse på en skydeventil? En gearkasse bruges hovedsageligt, når ventilstørrelse, trykklasse eller driftsmoment gør direkte håndhjulsbetjening upraktisk. Det multiplicerer indgangsmomentet for at gøre manuel betjening lettere.

2. Hvilke størrelser og trykklassificeringer er tilgængelige? Hanno Valve gearkasseventilen fås fra DN150 til DN1400, med trykklasser op til klasse 2500.

3. Hvilke materialer bruges til ventilen? Vores standardkonfiguration bruger ASTM A216-WCB til kroppen og ASTM A182-F6a til stammen (se den fulde liste ovenfor). Derudover kan vi levere alternative materialer til specifikke tjenester, herunder LCB/LCC til lav temperatur, WC6/C5 til høj temperatur og CF8/CF8M til korrosionsbestandige applikationer.

4. Kan ventilen opgraderes til aktuatordrift senere? Ja. Ventilen er som standard forsynet med en ISO 5210 topflange, som muliggør fremtidig elektrisk eller pneumatisk aktuatoropgradering, hvis projektkravene ændres.

5. Hvad er den typiske leveringstid? For standardstørrelser og materialekonfigurationer er vores produktionstid cirka 30 dage. For specielle legeringer eller hasteordrer, bedes du bekræfte med vores salgsteam.

6. Hvilke designstandarder følges? Ventilen er designet og fremstillet i henhold til API 600, ASME B16.34 og testet i henhold til API 598.

7. Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud? For at give et nøjagtigt tilbud, bedes du angive den påkrævede størrelse, trykklasse, medie, driftstemperatur og eventuelle specielle materialekrav (f.eks. LCC, WC6, CF8M). Projektstandarder og påkrævet dokumentation (f.eks. Mill Test Reports, NDE) er også værdsat.
