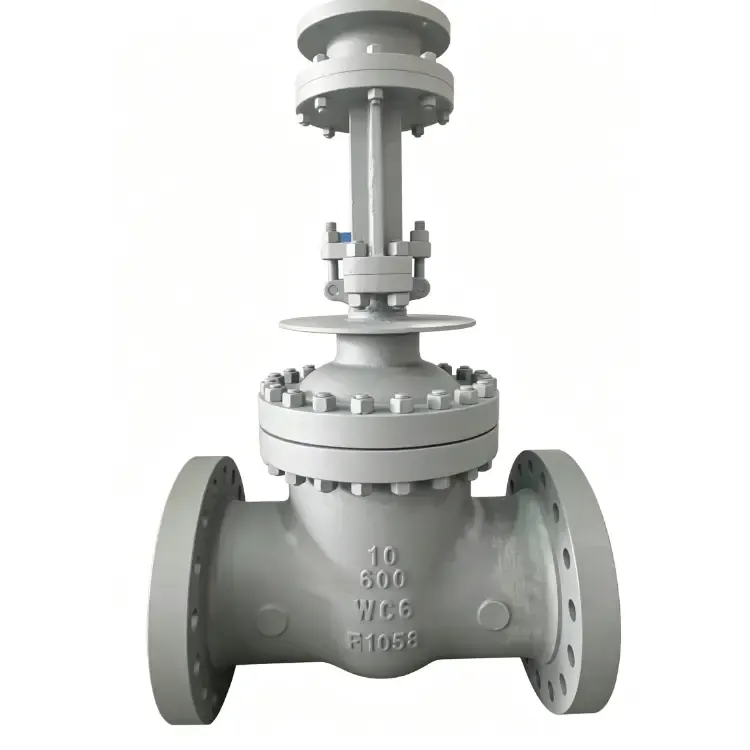

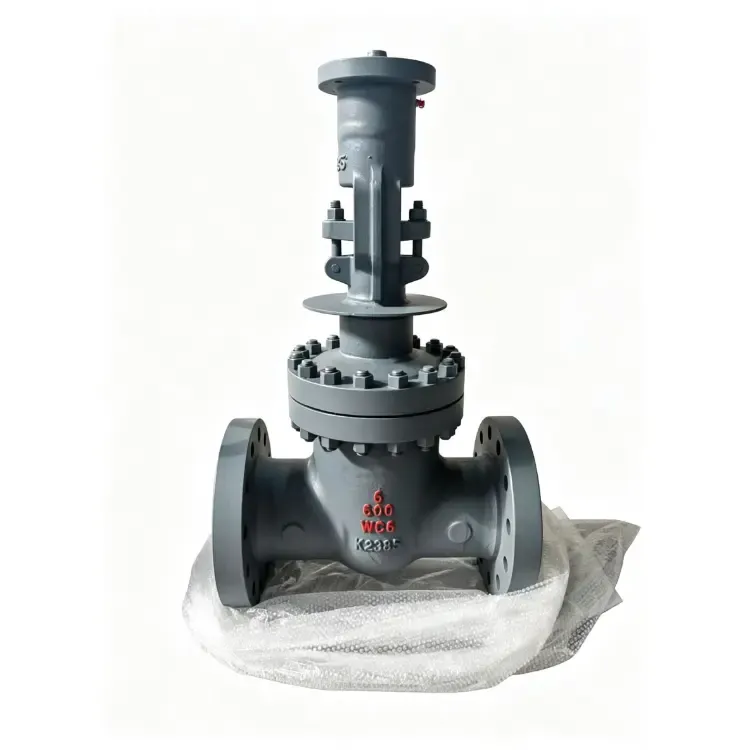

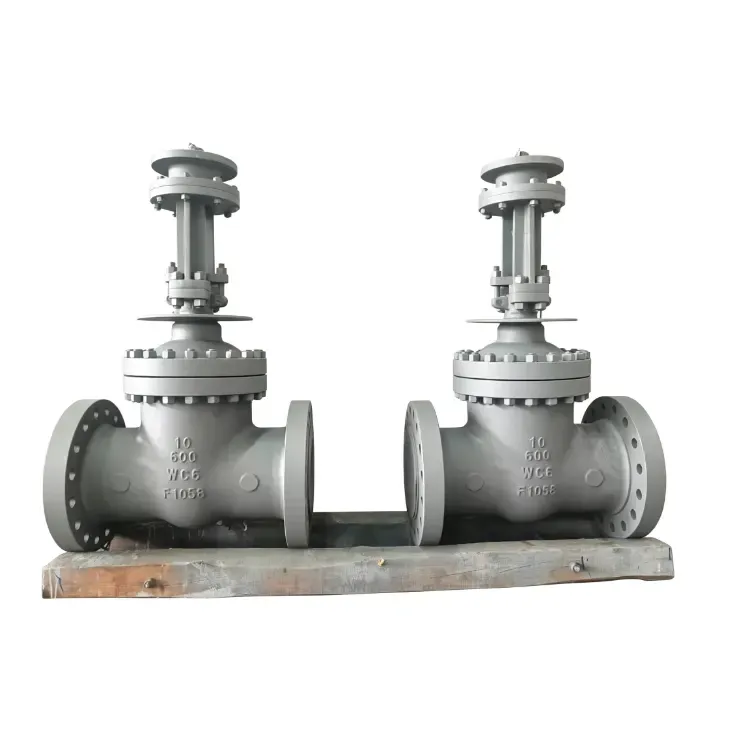

Højtemperatur skydeventil med varmeafledning

Hanno Valve højtemperaturskydeventil med varmeafledning er en specialudviklet isoleringsventil designet til pålidelig afspærring i termiske væskesystemer, der arbejder ved forhøjede temperaturer. Ved at inkorporere en forlænget hætte og integreret varmeafledningsstruktur reducerer denne ventil effektivt varmeoverførslen fra ventilhuset til spindlen, pakningen og aktuatoren. Det er meget udbredt i højtemperaturdamp, termisk olie og røggasapplikationer på tværs af elproduktion, petrokemiske, raffinerings- og energiindustrier.

Fremstillet af Zhejiang Hengnuo Valve Manufacturing Co., Ltd. under varemærket Hanno Valve, repræsenterer denne serie over 25 års ekspertise inden for ventilfremstilling. Virksomheden opererer fra et moderne 18.000 m² produktionsanlæg beliggende i Zhejiang Lishui Bihu Valve Industry Area, Kinas berømte industrielle ventilproduktionsbase. Med en dygtig arbejdsstyrke på 150 ansatte, herunder mere end 32 senior tekniske ingeniører, opretholder Hanno Valve strenge kvalitetsstandarder gennem hele produktionsprocessen.

Vigtige designfunktioner

Varmeafledningsstruktur

I modsætning til standard skydeventiler har denne model et specialbygget kølepladesystem designet til at beskytte kritiske tætningskomponenter mod ekstreme temperaturer:

Forlænget motorhjelm: Forøger afstanden mellem det varme ventilhus og det køligere pakningsområde, hvilket sænker temperaturen væsentligt ved pakdåse- og spindeltætninger.

Finnet eller ribbet struktur: Udvidet overfladeareal forbedrer naturlig konvektion og strålingskøling, og spreder effektivt varme, før den når den øverste stilk og pakningskammeret.

Luftkølet kammer: En luftspalte eller ribbesektion fungerer som en termisk barriere, der minimerer ledende varmeoverførsel fra kroppen til motorhjelmen og aktuatoren.

Højtemperaturpakningssystem: Forstærket grafit- eller keramisk fiberpakning opretholder tætningsintegriteten ved høje skafttemperaturer, hvilket sikrer pålidelig langsigtet ydeevne.

Dette design sikrer forlænget pakningslevetid, reduceret vedligeholdelsesfrekvens og forbedret operatørsikkerhed.

Materialevalg

For at modstå krybning, oxidation og termisk cykling ved høje temperaturer er materialerne nøje udvalgt:

Krop & motorhjelm: A217 WC6/WC9/C5, A351 CF8C

Port og sæde: Hårdbeklædt med Stellite eller lignende slidbestandige legeringer

Stilk: A182 F6a, F304, F316 eller nedbørshærdet rustfrit stål

Emballage: Fleksibel grafit med anti-ekstruderingsringe

Tekniske specifikationer

Ventilen er fremstillet i overensstemmelse med internationalt anerkendte standarder:

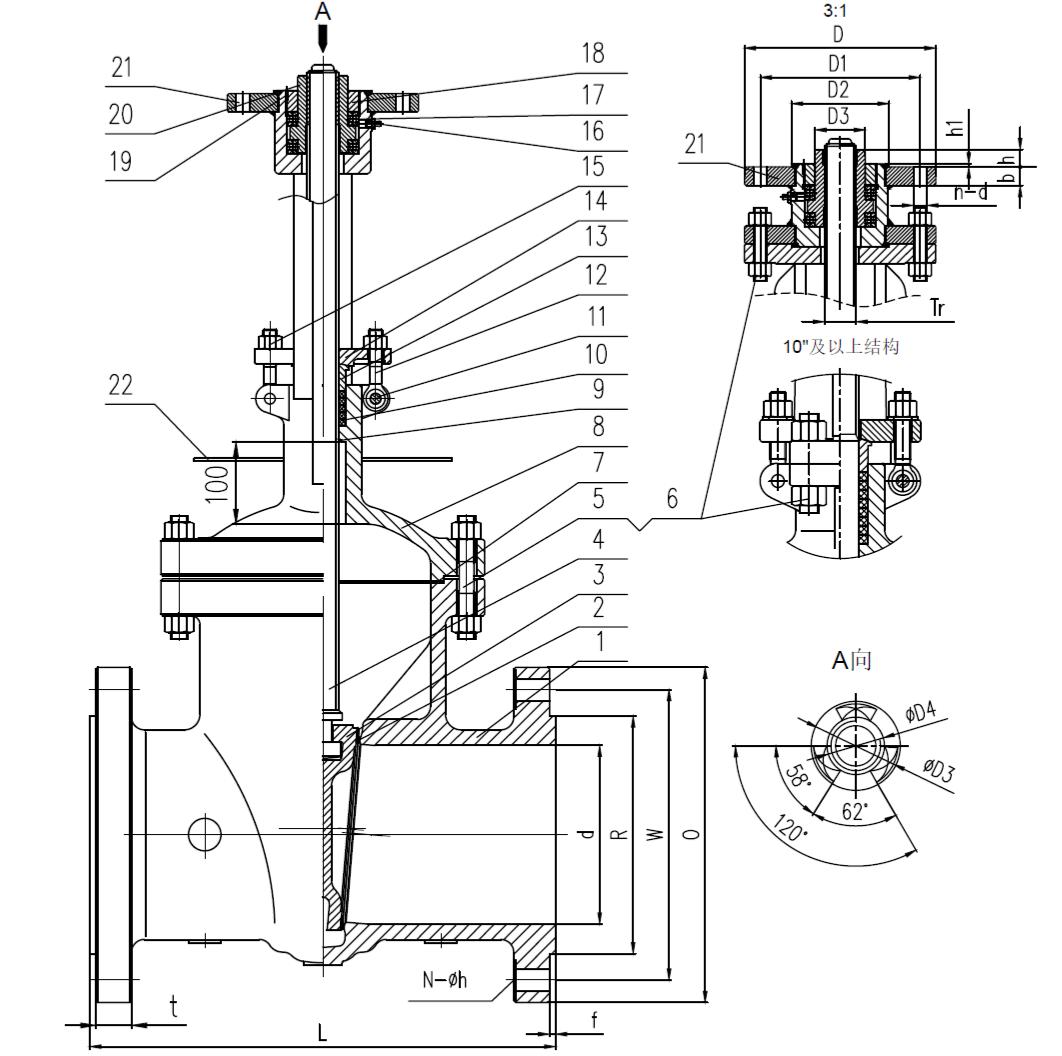

Dimensionsdata (600LB klasse, WC6 krop, RF-flange)

Mål i mm

Driftsdata (eksempel på applikationer)

Kvalitetssikring og certificeringer

Hanno Valves forpligtelse til kvalitet er valideret af en omfattende portefølje af internationale certificeringer:

ISO9001 International Quality Management System Certificering

ISO14001 Certificering af miljøledelsessystem

API 600 American Petroleum Institute-certificering

CE europæisk overensstemmelsescertificering

TC 010/032 russisk certificering

TS Special Equipment Manufacturing License of China

Virksomheden driver sit eget støberi ved hjælp af avanceret præcoated sandstøbeteknologi, hvilket sikrer højkvalitets præcisionsstøbegods med forbedret dimensionsnøjagtighed og kortere produktionstid.

Med mere end 40 sæt professionelt behandlings- og testudstyr, 100 % produktgennemgang og uafhængige støberikapaciteter, leverer Hanno Valve pålidelige, højtydende ventiler til kritiske højtemperaturapplikationer verden over.

Typiske applikationer

Strømproduktion: Kedeldampisolering, hoveddampledningsventiler

Petrokemisk og raffinering: Højtemperatur-proceslinjer, FCC-enheder, rå-/vakuumdestillation

Termiske oliesystemer: Varmeoverførselsvæskekredsløb, der kræver pålidelig afbrydelse

Røggasbehandling: Gasisolering og -afledning ved høj temperatur
