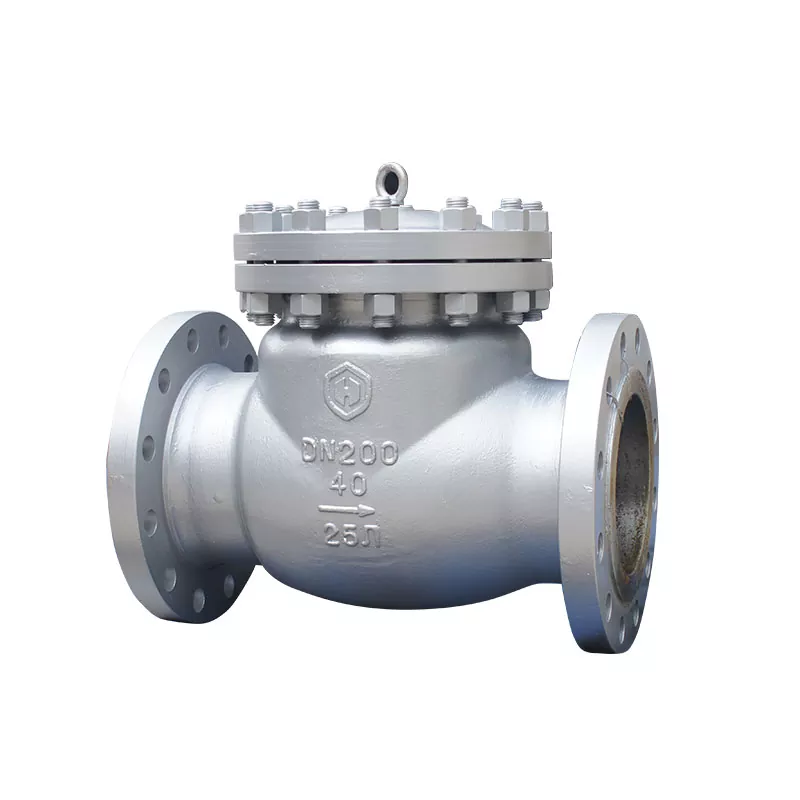

Hvad er strukturen og princippet i svingkontrolventilen?

I. Ventilstruktur

1. ventilkrop: Det er hoveddelen afKontroller ventilen, normalt med et strømlinet design for at reducere væskemodstand.

2. Ventilafdækning: Det dækker toppen af ​​ventilkroppen og bruges til at fastgøre og beskytte delene inde i ventilen.

3. Ventilskive: Det er en nøglekomponent i kontrolventilen, normalt i form af en skive, og roterer rundt om stiften uden for ventilsædetkanalen.

4. rocker: Også kaldet en rockerarm, den er forbundet til ventilskiven og bruges til at hjælpe rotationen af ​​ventilskiven.

5. Forseglingsring: Den er placeret mellem ventilskiven og ventilsædet for at sikre forseglingen, når ventilen er lukket.

6. Hjælpefjeder eller tung hammerstruktur: Det bruges til at forbedre forseglingens ydelse af ventilen, især under lavtryksforhold.

I henhold til antallet af ventilskiver,SvingekontrolventilerKan opdeles i enkelt-disk-type, dobbelt-disk-type og multi-disk-type. Enkelt-disk-type er velegnet til mellemkaliber svingkontrolventiler, dobbelt-disk-type er velegnet til større diametre, og tværfiguren er velegnet til kontrolventiler med stor kaliber for at reducere hydraulisk chok.

Ii. Arbejdsprincip for ventil

Arbejdsprincippet om svingekontrolventil er baseret på væsketryk og dødvægt på ventilskiven:

1. Lukket tilstand: Når væsken ikke strømmer ind i rørledningssystemet, passer ventilskiven tæt mod ventilsædet og danner en forseglet tilstand for at forhindre, at væsken passerer.

2. Åben tilstand: Når væsken flyder til ventilen, virker væsketrykket på ventilskiven, hvilket får den til at rotere rundt om stiften og åbne ventilen. På samme tid forbliver ventilskiven åben på grund af påvirkningen af ​​væsken, hvilket gør det muligt for væsken at flyde normalt.

3. lukket tilstand (tilbagestrømning): Når væsken stopper med at flyde eller strømmer i den modsatte retning, roterer ventilskiven rundt om stiften under virkning af dødvægt eller fjederkraft og lukker ventilen og forhindrer derved væsken i at flyde tilbage.

Ventilskiven tilSvingkontrolventiler forbundet til rockeren og kan rotere rundt om stiften i en bestemt vinkel. Når rørledningsfluidet strømmer ind i den specificerede retning, er indløbstrykket på ventilskiven højere end udløbstrykket. På dette tidspunkt skubbes ventilskiven væk fra ventilsædet og roterer rundt om stiften til en bestemt position, og ventilen er i den åbne tilstand. Når væsken strømmer fra højre til venstre, det vil sige omvendt strømning, er trykket på højre side af ventilskiven højere end trykket på venstre side. Kraften genereret af trykforskellen på begge sider presser ventilskiven mod ventilsædet, og væsken kan ikke passere, så mediet kan ikke flyde tilbage; Og jo større væsketrykket er, jo strammere forseglingsoverfladen presses, og jo bedre forseglingseffekten er.
