API kontraventiler: En praktisk guide til valg, installation og vedligeholdelse

I industrielle sektorer som olieraffinering, petrokemikalier og rørledningstransport spiller kontraventiler en væsentlig rolle i at forhindre medium tilbagestrømning og beskytte kritisk udstyr som pumper og kompressorer. Blandt de forskellige tilgængelige standarder repræsenterer API (American Petroleum Institute) standardsystemet en af ​​de mest udbredte tekniske specifikationer globalt. Denne artikel giver en praktisk vejledning, der dækker kernenAPI kontraventilstandarder, nøgleudvælgelseskriterier, bedste installationspraksis og testkrav.

Kernestandarder: API 594 vs. API 6D

Et almindeligt forvirringspunkt er forskellen mellem API 594 og API 6D. De adresserer helt forskellige applikationsscenarier.

API 594 dækker wafer- og lug-type kontraventiler brugt i procesrør, primært fundet i raffinaderier, kemiske fabrikker og offshorefaciliteter på toppen. Det gælder for design med dobbeltplade, enkeltplade og vippeskive med størrelser fra NPS 2 til NPS 48 og trykklasser fra klasse 150 til 2500.

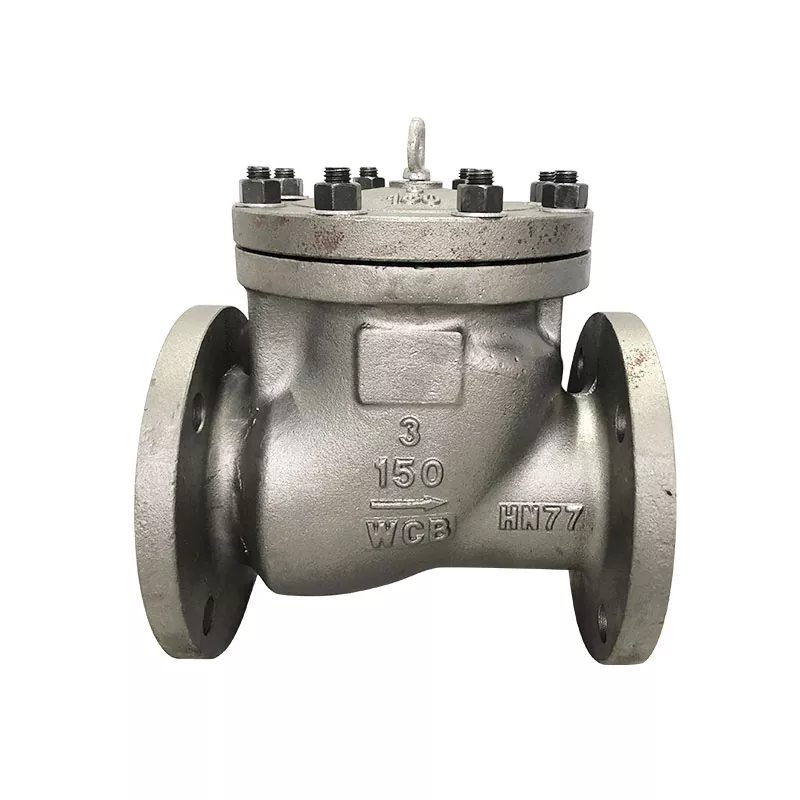

API 6D er på den anden side standarden for rørledningsventiler, der bruges i langdistancetransmissionssystemer, der transporterer råolie, naturgas og raffinerede produkter. Det inkluderer svingventiler, stempel- og dobbeltplade kontraventiler med størrelser op til NPS 60 eller større, og pålægger strengere testkrav.

Udvælgelsesråd: Hvis dit projekt involverer rørledninger i fabrikken inden for et raffinaderi eller kemisk kompleks, henvises til API 594. Hvis det involverer transmissionslinjer, der forbinder stationer, er API 6D-standarden obligatorisk.

Wafer vs. Lug-Type: Sådan vælger du

Dette er en af ​​de hyppigste beslutninger i API 594 kontraventilvalg. Begge typer deler identiske interne mekanismer; forskellen ligger udelukkende i karrosserikonfigurationen og monteringsmetoden.

Nøglebeslutningspunkt: Hvis rørenden har fremtidige ekspansionsplaner, eller hvis downstream-udstyr kræver vedligeholdelse uden systemnedlukning, er lug-typen det eneste levedygtige valg. Til rutinemæssig routing uden sådanne krav giver wafertypen bedre økonomi.

Kritiske tekniske parametre for udvælgelse

Trykklasse og materiale

Vælg den passende trykklasse (Klasse 150/300/600 osv.) baseret på systemets maksimale driftstryk og temperatur. For kropsmaterialer er A216 WCB (kulstofstål) det generelle valg til olie- og gastjenester, mens A351 CF8M (rustfrit stål) eller duplex rustfrit stål er påkrævet til ætsende medier.

Flowhastighed og kritisk hastighed

En kontraventil kræver tilstrækkelig væskekinetisk energi til at åbne skiven helt. Hvis strømningshastigheden falder under den kritiske hastighed, kan skiven ikke nå sin helt åbne position. Den vil derefter fungere i en delvist åben tilstand, hvilket gør trykfaldsberegninger ugyldige og kan forårsage disksnak – en hurtig svingning, der beskadiger sædet.

Under valget skal du altid verificere producentens Cv-værdier og kritiske hastighedsdata for at sikre, at skiven opnår fuld åbning ved den minimale normale flowhastighed.

Vandhammer beskyttelse

Når en pumpe lukker ned, stoppes den returvandssøjle i rørledningen pludselig af kontraventilen, hvilket genererer en trykchokbølge kendt som vandhammer. Fjederstøttede hurtiglukkende kontraventiler kan effektivt reducere denne påvirkning ved at fuldføre lukningen, før den omvendte strømningshastighed udvikles fuldt ud.

Best Practices for installation

1. Strømningsretning: Pilen markeret på ventilhuset skal flugte med rørledningens strømningsretning.

2. Monteringsorientering: API 594 dobbeltplade kontraventiler anbefales typisk til vandret installation eller lodret opadgående flow. Lodret nedadgående installation bør undgås, da denne orientering tilføjer skivens egen vægt til fjederbelastningen, hvilket accelererer slid.

3. Waferventiler: Brug flangepakninger med fuld flade under installationen, og spænd boltene til den momentsekvens og værdier, der er specificeret af producenten. Overdrejning kan deformere ventilhuset og forårsage skivebinding.

4. Rørstøtte: Installer uafhængige rørstøtter nær ventilen for at forhindre, at rørledningens vægt kommer direkte på ventilhuset, hvilket kan forårsage forvrængning.

Fabriksteststandarder (API 598)

API-kontraventiler skal gennemgå inspektion og tryktest iht. API 598 før forsendelse. De tre hovedtests er:

Acceptable lækagerater varierer afhængigt af rating. Metalsiddende kontraventiler følger rate B, som tillader en defineret tilladt lækage; blødtsiddende ventiler kræver ingen synlig lækage.

Retningslinjer for vedligeholdelse

Rutinemæssig vedligeholdelse bør fokusere på følgende områder:

• Periodisk inspektion: Kontroller ventilhuset for ekstern korrosion og flangeforbindelser for tegn på lækage.

• Akustisk overvågning: Under drift indikerer vedvarende klik- eller hamrende lyde (snakken) utilstrækkelig strømningshastighed eller potentielle dimensionsproblemer.

• Fjernelse af affald: Svejseslagge, rust og andet affald i ledningen kan sætte sig fast i sædeområdet, hvilket forårsager intern lækage. Periodisk adskillelse og rengøring kan være nødvendig.

• Fjederinspektion: Hvis skiven udviser forsinket lukning eller ikke lukker helt, kan der være opstået fjedertræthed, og udskiftning anbefales.

Korrekt udvælgelse og brug afAPI kontraventilerdrejer sig om fem nøglepunkter: forstå din applikation (API 594 vs. API 6D), valg af den rigtige monteringsstil (wafer vs. lug), verificering af flowhastighed for at sikre fuld åbning, overholdelse af strenge testprotokoller og udførelse af regelmæssig vedligeholdelse. At følge denne systematiske tilgang sikrer langsigtet, pålidelig ydeevne under selv de mest krævende industrielle forhold.
