API Gate Valve Casting Guide: Hvad du bør vide om Valve Body Casting før produktion

Når folk taler om portventiler, fokuserer de normalt på de synlige dele - håndhjulet, spindlen, porten eller tætningsstrukturen. Imidlertid er ydeevnen af ​​en skydeventil ofte bestemt af en komponent, som brugerne sjældent ser: ventilhuset.

Ventilhuset er ventilens trykholdige skal. Den forbindes med rørledninger, understøtter interne komponenter og modstår tryk- og temperaturændringer under drift.

I industrielle applikationer som olie og gas, kraftværker, kemisk behandling og rørledningssystemer kan et lille problem inde i en ventilstøbning blive et alvorligt problem efter mange års drift.

Det er derforAPI-portventilstøbninger ikke blot en metalformningsproces. Det er en kombination af materialevidenskab, støbeteknologi, varmebehandling, bearbejdning og kvalitetsinspektion.

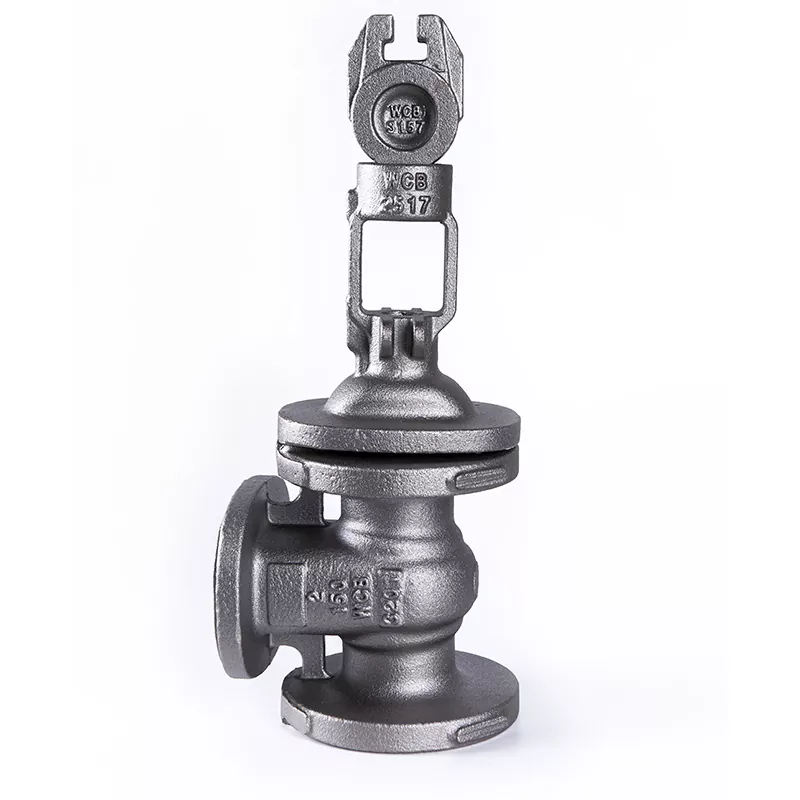

Hvorfor fremstilles portventillegemer normalt af støbning?

Et portventilhus ligner et simpelt hus, men dets indre struktur er faktisk ret komplekst.

Inde i ventilhuset er:

Flow passager;

Gate bevægelse områder;

Trykbærende vægge;

Flangeforbindelsessektioner;

Tætningsflader.

At fremstille en sådan struktur af et solidt stykke metal ville kræve omfattende bearbejdning, hvilket øger materialespild og fremstillingstid.

Støbning giver producenterne mulighed for først at skabe en næsten endelig ventilhusform og derefter bruge bearbejdningsprocesser til at afslutte kritiske områder.

Denne fremstillingsmetode giver flere fordele:

Velegnet til komplekse geometrier;

Bedre materialeudnyttelse;

Mere effektiv til produktion af store ventiler;

Lettere produktion af store ventilhuse.

En enkel måde at forstå det på:

Støbning skaber strukturen, mens bearbejdning skaber præcisionen.

Begge processer er vigtige.

De skjulte udfordringer bag ventillegemestøbning

Mange tror, ​​at hvis en støbning ser glat ud udenfor, er det en god støbning.

I virkeligheden er nogle af de vigtigste kvalitetsfaktorer gemt inde i metallet.

Interne defekter: Problemet, du ikke kan se

Under støbning ændres smeltet metal fra flydende til fast stof. Hvis denne proces ikke kontrolleres korrekt, kan der forekomme interne defekter.

Almindelige casting-problemer omfatter:

Porøsitet

Porøsitet refererer til små huller eller luftlommer inde i metallet.

Selvom en støbning kan se normal ud udvendigt, kan indre porer reducere:

Mekanisk styrke;

Trykmodstand;

Langsigtet pålidelighed.

For trykholdige komponenter såsom ventillegemer er styring af porøsitet yderst vigtig.

Krympehulrum

Metal trækker sig naturligt sammen under afkøling.

Hvis fodersystemet ikke er korrekt designet, kan der dannes tomme rum inde i støbningen.

Disse defekter kan påvirke ventilhusets evne til at modstå driftstryk.

Ikke-metalliske indeslutninger

Fremmede materialer fanget inde i metalstrukturen kan påvirke de mekaniske egenskaber.

Af denne grund kræver professionel støbeproduktion streng kontrol med smelte-, hældnings- og rengøringsprocesser.

Almindelige støbemetoder

Forskellige ventildesigner og applikationer kan kræve forskellige støbemetoder.

Sandstøbning

Sandstøbning er en af ​​de mest anvendte metoder til industrielle ventilhuse.

Fordele:

Velegnet til store ventilstørrelser;

Fleksible designmuligheder;

Omkostningseffektiv til mange industrielle applikationer.

Det bruges almindeligvis til:

Olierørledningsventiler;

Store industrielle ventiler;

Kraftværksudstyr.

Investeringsstøbning

Investeringsstøbning giver højere dimensionsnøjagtighed sammenlignet med traditionel sandstøbning.

Den er velegnet til:

Mindre ventilkomponenter;

Komplekse former;

Anvendelser, der kræver bedre overfladefinish.

Tabt skumstøbning

Tabt skumstøbning bruger et skummønster, der forsvinder under støbeprocessen.

Denne metode kan hjælpe med at skabe komplekse interne strukturer og reducere krav til bearbejdning.

Den passende støbemetode afhænger af ventilstørrelse, materiale, mængde og ydeevnekrav.

Hvorfor materialevalg er vigtigt i API-portventilstøbning

Et ventilhus fungerer ikke i det samme miljø overalt.

En ventil brugt i et vandsystem og en ventil brugt i en olierørledning kan kræve helt forskellige materialer.

Fælles materialer omfatter:

Materialevalg skal overvejes:

Arbejdstemperatur;

Trykklassificering;

Væskeegenskaber;

Korrosionsforhold;

Krav til levetid.

At vælge det forkerte materiale kan give problemer, selvom selve støbeprocessen er fremragende.

Hvad betyder API-standard for portventilstøbning?

For industrielle ventiler giver API-standarder retningslinjer relateret til design, fremstilling og test.

Fælles standarder relateret til portventiler omfatter:

API 600

Ofte forbundet med stålportventiler, der anvendes i olie- og industriapplikationer.

Den dækker krav relateret til ventildesign, materialer, dimensioner og test.

API 6D

Almindeligvis brugt til rørledningsventiler, især i olie- og gastransportsystemer.

Disse standarder hjælper producenter og købere med at opretholde ensartede forventninger til ventilydelse.

At opfylde en standard handler dog ikke kun om at udskrive et certifikat. Hele fremstillingsprocessen, fra råvarekontrol til endelig inspektion, skal styres ordentligt.

Sådan kontrollerer fabrikanter API-portventilstøbekvalitet

En pålidelig ventilstøbning kræver flere kvalitetskontroltrin.

Test af kemisk sammensætning

Før produktionen skal metalsammensætningen kontrolleres for at sikre, at materialet opfylder kravene.

Forskellige legeringselementer påvirker:

Styrke;

Korrosionsbestandighed;

Temperatur ydeevne.

Varmebehandling

Varmebehandling hjælper med at forbedre den indre struktur af støbningen.

Det kan påvirke:

Hårdhed;

sejhed;

Mekaniske egenskaber.

Ikke-destruktiv test (NDT)

Nogle defekter kan ikke findes ved visuel inspektion.

Almindelige inspektionsmetoder omfatter:

Ultralydstestning;

Magnetiske partikel testning;

Væske penetrant test;

Røntgenundersøgelse.

Disse metoder hjælper med at identificere interne eller overfladedefekter.

Dimensionel inspektion

Efter bearbejdning skal kritiske dimensioner kontrolleres.

Dette sikrer korrekt montering med:

Porte;

Stængler;

flanger;

Rørledningsforbindelser.

En almindelig misforståelse

Mange købere sammenligner hovedsageligt ventilhuse efter udseende og pris.

To afstøbninger, der ligner hinanden, kan dog have meget forskellig intern kvalitet.

Forskellen kan komme fra:

Råvarekontrol;

Støberi erfaring;

Styring af støbeprocesser;

Varmebehandling;

Inspektionsmetoder.

For trykbærende udstyr er den skjulte kvalitet inde i metallet ofte vigtigere end overfladens udseende.

Ofte stillede spørgsmål

Hvad er en API Gate Valve Casting?

API-portventilstøbningrefererer til støbeprocessen, der bruges til at fremstille portventilkomponenter, især ventilhuset, i henhold til industrielle ventilkrav og gældende API-standarder.

Hvorfor fremstilles portventilhuse almindeligvis ved støbning?

Fordi ventillegemer normalt har komplekse strukturer. Støbning kan skabe disse former effektivt og samtidig reducere materialespild og bearbejdningstid.

Hvilke materialer bruges almindeligvis til API-portventilstøbegods?

Fælles materialer omfatter kulstofstål, rustfrit stål, legeret stål og duplex rustfrit stål. Valget afhænger af arbejdsforholdene.

Hvordan kan støbefejl påvirke ventilens ydeevne?

Defekter såsom porøsitet, krympende hulrum og indeslutninger kan reducere styrken, påvirke trykmodstanden og forkorte levetiden.

Er støbekvalitet vigtigere end bearbejdningsnøjagtighed?

Begge dele er vigtige. Støbning bestemmer den indre struktur og styrke, mens bearbejdning sikrer korrekt montering og tætningsydelse.
