Stumsvejsede kontraventiler

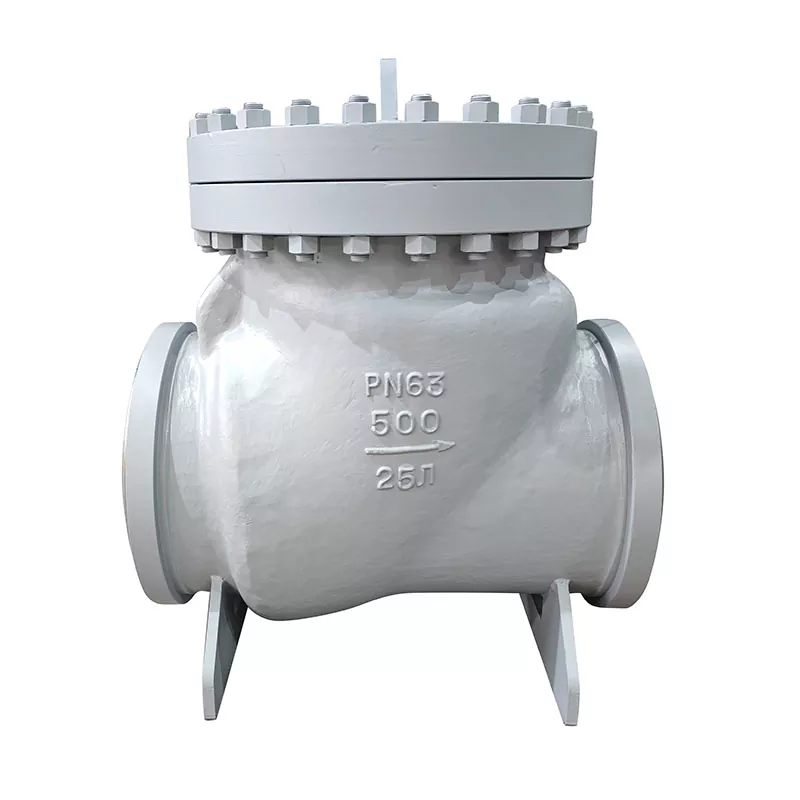

Hanno Valve stødsvejsede kontraventil har en indvendig vippearms roterende åbningsstruktur, med alle åbne- og lukkekomponenter installeret inde i ventilhuset, hvilket forhindrer ekstern lækage med undtagelse af tætningspakningen og tætningsringen ved den midterste flange. Vipperøret og ventiludløserforbindelsen bruger en sfærisk forbindelsesstruktur, der giver ventilen 360 graders frihed og mikropositionskompensation. Denne ventil er ideel til rene medier, såsom vand, damp, olie, salpetersyre, eddikesyre og urinstof, men ikke egnet til medier, der indeholder faste partikler eller høj viskositet. Det er almindeligt anvendt i rørledninger til industrier som olie, kemikalier, lægemidler, gødning og elektricitet.

Produktets nøglefunktioner

Vores stødsvejsede kontraventiler er udvalgt af industrier som kraft, kemikalier, petroleum og vandbesparelse. Gennem mange års erfaring har de vist sig at opfylde behovene for forskellige industrielle applikationer.

Konsekvent forbedring for at opretholde topkvalitetsproduktkvalitet.

Betroet af både indenlandske og internationale kunder.

Om Hengnuo Valve

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. har 25 års ventilproduktionserfaring, beliggende i kinesisk industriventilproduktionsbase - Zhejiang Lishui Bihu ventilindustriområde, produktionsområdet er 18.000 kvadratmeter. Hengnuo Valve har 150 ansatte, senior teknikere mere end 32 personer. Virksomhedens hovedprodukter er portventiler, kontraventiler, kugleventiler og kraftværksventiler. Hengnuo Valve har også deres eget støberi, støberi ved hjælp af den mest avancerede præcoated sandteknologi, sørger for fabrikken af ​​høj kvalitet og høj præcision støbegods, stærkt forbedret kvalitet og produktionstid for Hengnuo Valve.

Kernefordele ved Hanno ventil stødsvejsede kontraventiler

Hanno Valve stødsvejsede kontraventil tilbyder adskillige klare fordele i forhold til konventionelle kontraventildesign. Den indvendige vippearms roterende struktur sikrer, at alle bevægelige dele forbliver inden for trykgrænsen, hvilket minimerer potentielle lækageveje. Kun den midterste flangetætningspakning og tætningsring er eksterne kontaktpunkter, hvilket forenkler vedligeholdelses- og inspektionsrutiner.

Den sfæriske forbindelse mellem vipperøret og ventiludløsningen giver 360 graders frihed og mikropositionskompensation. Denne funktion gør det muligt for Hanno Valve-stumpsvejsede kontraventil at rumme mindre rørforskydninger og termisk ekspansion uden binding. Som følge heraf rapporterer brugerne længere serviceintervaller og reduceret slid på tætningsflader.

For indkøbsprofessionelle, der søger en pålidelig stødsvejset kontraventil, leverer Hanno Valve-produktlinjen ensartet ydeevne på tværs af krævende applikationer, herunder opstrøms olie og gas, kemisk behandling og farmaceutiske systemer med høj renhed.

Tekniske specifikationer

Parameter	Specifikation
Størrelsesområde	1/2 tomme til 20 tommer (DN15 til DN500)
Trykklasse	ASME klasse 150 til 2500, PN16 til PN420
Kropsmaterialer	WCB, WC6, WC9, CF8, CF8M, CF3M, Duplex rustfrit stål
Sæde og skivematerialer	SS304, SS316, Stellite hardfacing (valgfrit)
Afslut forbindelse	Stumsvejseender ASME B16.25
Temperaturområde	-29 grader C til +425 grader C (højere på forespørgsel)
Gældende medier	Vand, damp, olie, salpetersyre, eddikesyre, urinstof (kun rene medier)
Designstandarder	API 6D, ASME B16.34, ISO 15761

Materialesammenligning og driftsgrænser

Materialekvalitet	Max arbejdstryk ved 100 grader F	Typisk service
WCB kulstofstål	285 psi (Klasse 150) / 740 psi (Klasse 300)	Vand, damp, olie, gas
CF8M 316 rustfrit stål	275 psi (Klasse 150) / 720 psi (Klasse 300)	Ætsende og sure medier, farmaceutiske linjer
CF3M Low Carbon 316L	275 psi (klasse 150)	Urinstof, salpetersyre, vand med høj renhed
WC9 Legeret stål	740 psi (Klasse 300) op til 540 grader C	Højtemperaturdamp, kraftværksapplikationer

Hvorfor vælge Hanno ventil stødsvejsede kontraventiler til dit projekt

Når du køber en Hanno Valve stødsvejset kontraventil, drager du fordel af 25 års produktionsekspertise og en vertikalt integreret produktionsproces. Det interne støberi bruger præcoated sandteknologi til at producere højpræcisionsstøbegods, hvilket sikrer ensartet vægtykkelse og fejlfrie komponenter. Dette oversættes direkte til pålidelig ydeevne i marken.

Hanno Valve stødsvejsede kontraventil er betroet af indenlandske og internationale kunder inden for elproduktion, olie og gas, kemisk behandling og vandbehandling. Gentagne ordrer fra større ingeniørfirmaer bekræfter produktets holdbarhed og værditilbud.

For købere, der søger en stødsvejset kontraventil, der balancerer ydeevne, pålidelighed og omkostningseffektivitet, leverer Hanno Valve en gennemprøvet løsning understøttet af dokumenteret felthistorie og omfattende kvalitetskontrol.

Ofte stillede spørgsmål

Q: Kan Hanno Valve stødsvejsede kontraventiler installeres i lodrette linjer?
A: Ja, men kun med opadgående strømningsretning (bund til top). Skiven er afhængig af tyngdekraften for at lukke, så lodret nedadgående strømning anbefales ikke. Kontakt Hanno Valve-ingeniør for specifik installationsvejledning.

Q: Hvilke medier er ikke egnede til disse ventiler?
A: Hanno Valve stødsvejsede kontraventil er designet til rene medier. Det bør ikke bruges sammen med væsker, der indeholder faste partikler, opslæmninger eller væsker med høj viskositet, der kan forhindre korrekt placering af skiven.

Q: Hvilken dokumentation følger med hver ventil?
A: Standarddokumentation inkluderer materialetestcertifikat (EN 10204 3.1), hydrostatisk tryktestrapport, visuel inspektionsjournal og ventilidentifikationsmærke. Tredjepartsinspektion kan arrangeres efter anmodning.

Q: Hvad er den typiske ledetid for Hanno Valve stødsvejsede kontraventiler?
A: Standard leveringstid er 15 til 30 arbejdsdage afhængigt af materialekvalitet og mængde. Det interne støberi tillader kortere gennemløbstider for almindelige materialer som WCB og CF8M.

Q: Hvordan forbedrer den sfæriske forbindelse levetiden?
A: Det sfæriske led giver op til plus eller minus 2 graders kompensation for vinkelforskydning. Dette reducerer belastningen på vippearmen og hængselkomponenterne, hvilket forhindrer for tidligt slid forårsaget af rørets termiske udvidelse eller installationstolerancer.

Spørgsmål: Findes der reservedele til Hanno Valve stødsvejsede kontraventiler?
A: Ja, Hanno Valve lagerfører udskiftningstætningspakninger, tætningsringe og komplette trimsamlinger til alle standardstørrelser. Kontakt reservedelsafdelingen med dit ventilserienummer for korrekt identifikation.
