Gratis smedeproces af Inconel 600 kontraventil

Inconel 600 er en nikkel-chrom legering kendt for sin gode højtemperatur oxidationsbestandighed, korrosionsbestandighed og stabile mekaniske egenskaber. På grund af disse egenskaber bruges det i vid udstrækning i krævende industrielle miljøer såsom kemisk behandlingsudstyr, varmebehandlingssystemer og højtemperaturrørsapplikationer.

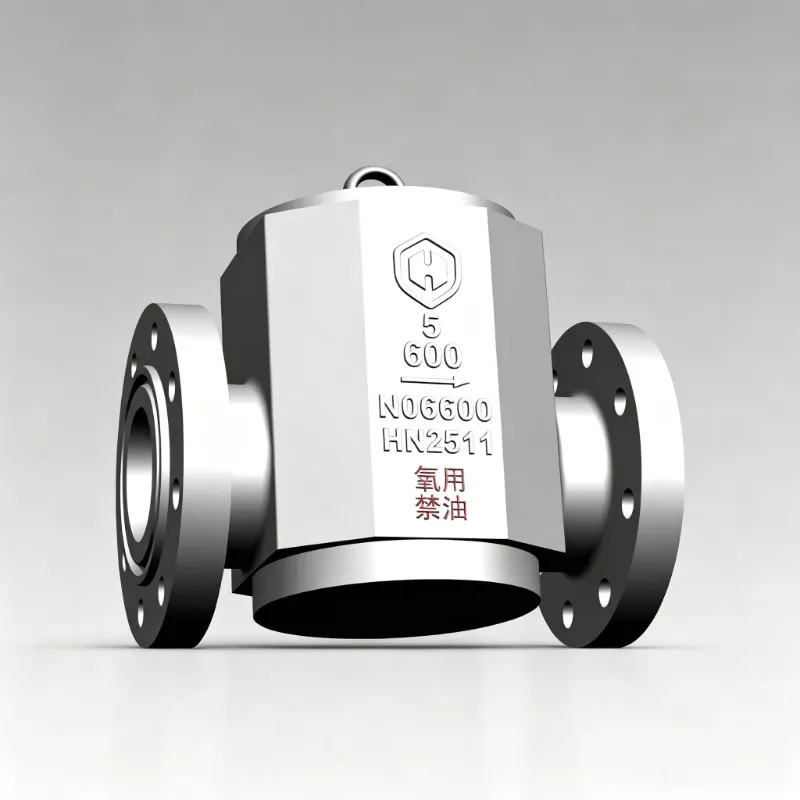

AnInconel 600 kontraventiler designet til at forhindre omvendt strømning i rørledningssystemer og opretholde den korrekte strømningsretning af mediet. Til applikationer, der involverer forhøjede temperaturer eller korrosive miljøer, kræver ventilhuset pålidelig materialeydelse og strukturel integritet. Fri smedning bruges almindeligvis til fremstilling af højlegerede ventilkomponenter, fordi det kan forbedre materialetætheden og optimere den indre metalstruktur.

Karakteristika for Inconel 600-materiale til ventilsmedning

Inconel 600 består hovedsageligt af nikkel, krom og jern. Det høje nikkelindhold giver korrosionsbestandighed, mens krom forbedrer oxidationsmodstanden under høje temperaturforhold. Sammenlignet med konventionelle stål har nikkel-baserede legeringer imidlertid forskellige smedningsegenskaber, der kræver omhyggelig proceskontrol.

Høj modstand mod deformation

Inconel 600 har relativt høj deformationsmodstand under varmbearbejdning. Korrekt smedningstemperaturkontrol er nødvendig for at reducere smedningsbelastninger og sikre ensartet deformation i hele materialet.

Lav termisk ledningsevne

Fordi nikkel-baserede legeringer har lavere varmeledningsevne sammenlignet med mange stålmaterialer, kræver opvarmningsprocessen kontrollerede temperaturstigninger for at reducere termisk stress forårsaget af ujævn opvarmning.

Krav til ensartet smedning

Som en trykholdig komponent kræver ventilhuset god strukturel kontinuitet. Korrekt fri smedning hjælper med at forfine den indvendige struktur og forbedre den overordnede konsistens af den smedede del.

Fremstillingsproces af Inconel 600 kontraventil ved Free Forging

1. Råstofinspektion og klargøring

Før smedning inspiceres Inconel 600 råmaterialer for at bekræfte materialekvalitet, kemisk sammensætning og overfladekvalitet. Kvalificerede materialer skæres derefter i henhold til de krævede smedningsdimensioner, hvilket giver tilstrækkelig bearbejdningsmængde til efterfølgende processer.

2. Opvarmningsproces

Inden fri smedning opvarmes Inconel 600 barren under kontrollerede forhold for at opnå passende plasticitet til deformation. Opvarmningsprocessen skal sikre ensartet temperatur i hele materialet og samtidig undgå for lang holdetid ved høje temperaturer.

Vigtige overvejelser under opvarmning omfatter:

• Kontrolleret opvarmningshastighed for at reducere termisk stress.
• Ensartet temperaturfordeling inde i barren.
• Undgå overdreven kornvækst forårsaget af langvarig opvarmning.

3. Fri smedning og formdannelse

Den frie smedningsproces danner gradvist grundformen af ​​Inconel 600 kontraventilhuset gennem flere deformationsoperationer. I modsætning til smedning bruger fri smedning generelle smedningsværktøjer og giver større fleksibilitet til store eller tilpassede komponenter.

Foruroligende

Stødning komprimerer barren langs dens aksiale retning, hvilket øger tværsnitsarealet og forbedrer materialets kompakthed. Denne operation hjælper med at reducere indre løshed og forbedrer den smedede struktur.

Udtrækning

Udtrækning ændrer barrens længde og tværsnitsform. Korrekt kontrol af deformation hjælper med at skabe et kontinuerligt metalstrømningsmønster inde i det smedede ventilhus.

Stansning og huludvidelse

For kontraventilhuse med indvendige flowpassager kan udstansning og hulekspansionsoperationer bruges til at skabe den grundlæggende indre struktur, samtidig med at bearbejdningsmængden til den endelige bearbejdning bevares.

Endelig smedningsjustering

Efter adskillige smedeoperationer justeres det smedede legeme for at opnå den nødvendige overordnede form og dimensioner før bearbejdning.

Varmebehandling efter smedning

Efter fri smedning gennemgår Inconel 600 kontraventilsmedninger sædvanligvis varmebehandling for at forbedre den strukturelle stabilitet og aflaste resterende spændinger genereret under deformation.

Hovedformålene med varmebehandling omfatter:

• Forbedring af strukturel ensartethed.
• Reducerer resterende stress fra smedning.
• Forbedring af stabilitet under serviceforhold.

Den specifikke varmebehandlingsproces afhænger af produktkrav, materialetilstand og anvendelsesmiljø.

Bearbejdningsproces af smedet ventilhus

Efter smedning og varmebehandling kræver Inconel 600 ventilhuset præcisionsbearbejdning for at opnå de designede dimensioner og tætningsydelse.

Typiske bearbejdningsoperationer inkluderer:

• Udvendig bearbejdning af ventilhuset.
• Flow passage bearbejdning.
• Tætningsfladebearbejdning.
• Tilslutningsende bearbejdning.
• Endelig dimensionel behandling.

Da Inconel 600 anses for at være en svær at bearbejde legering, kræves passende skæreværktøjer og optimerede bearbejdningsparametre for at opretholde bearbejdningseffektivitet og overfladekvalitet.

Kvalitetsinspektion af Inconel 600 smedet kontraventil

Som en trykbærende ventilkomponent kræver en Inconel 600 kontraventil streng kvalitetskontrol gennem hele fremstillingen.

Test af kemisk sammensætning

Kemisk analyse udføres for at bekræfte, at materialesammensætningen opfylder kravene i Inconel 600 legeringsspecifikationerne.

Ikke-destruktiv test

Almindelige ikke-destruktive testmetoder omfatter:

• Ultralydstest (UT)
• Test af væskegennemtrængning (PT)

Disse inspektioner hjælper med at identificere interne diskontinuiteter og overfladedefekter.

Dimensionel inspektion

Kritiske dimensioner af det smedede ventilhus kontrolleres i henhold til tekniske tegninger for at sikre korrekt montering og drift.

Trykprøvning

Den færdige kontraventil er tryktestet for at verificere trykmodstand og tætningsevne før levering.

Fordele ved gratis smedning til Inconel 600 kontraventilproduktion

Forbedret materialeudnyttelse

Fri smedning gør det muligt for materialet at nærme sig den endelige ventilhusform, hvilket reducerer unødvendig bearbejdningstillæg og forbedrer materialeforbruget.

Bedre indre struktur

Den plastiske deformation under smedning hjælper med at forbedre materialets kompakthed og fremmer en mere kontinuerlig indre struktur.

Velegnet til tilpassede og store komponenter

Fordi fri smedning ikke er begrænset af faste forme, giver det fleksibilitet til fremstilling af ventilhuse i specialstørrelse og højlegerede komponenter.

Konklusion

Den gratis smedeproduktion af Inconel 600 kontraventiler involverer flere kontrollerede processer, herunder råmaterialeinspektion, opvarmning, smedning, varmebehandling, bearbejdning og sluttest. Hvert trin påvirker kvaliteten og servicepålideligheden af ​​den færdige ventil.

Gennem korrekt smedningsproceskontrol kan Inconel 600 kontraventiler fuldt ud udnytte fordelene ved nikkel-baserede legeringsmaterialer og give stabil ydeevne til høje temperaturer, korrosive og krævende industrielle applikationer.
