Portventiler, kontraventiler og kugleventiler: Hvordan vælger du den rigtige ventil?

Portventiler, Kontraventiler, ogKugleventileranvendes i vid udstrækning i industrielle rørsystemer, men de er designet til forskellige krav til flowkontrol. En skydeventil bruges hovedsageligt til at isolere en rørledning, en kontraventil forhindrer omvendt flow, mens en kugleventil almindeligvis vælges til flowregulering.

At forstå, hvordan disse tre ventiltyper fungerer, og hvor de normalt bruges, kan gøre ventilvalget mere ligetil, især når der arbejdes med forskellige tryk, temperatur og medieforhold.

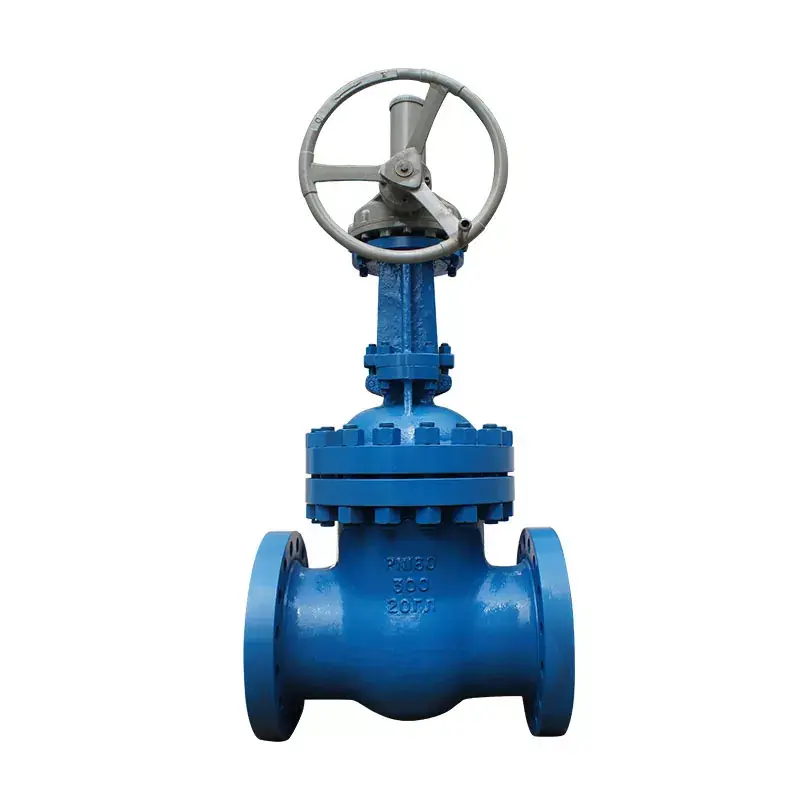

Hvad bruges en portventil til?

A skydeventilåbner og lukker rørledningen ved at flytte en port eller kile væk fra eller ind i flowpassagen. Når porten er helt åben, løftes porten ud af hovedstrømningsvejen, hvilket gør denne ventiltype velegnet til applikationer, hvor rørledningen skal være helt åben under normal drift.

Portventiler bruges generelt som afspærringsventiler frem for spjældventiler. De er almindeligvis installeret, hvor en rørledningssektion skal lukkes for vedligeholdelse, udskiftning af udstyr eller proceskontrol.

Almindelige anvendelser af portventiler

• Olie- og gasrørledninger
• Vandbehandlingssystemer
• Kraftværker
• Kemiske behandlingssystemer
• Industrielle procesrørledninger
• Steam og hjælpesystemer

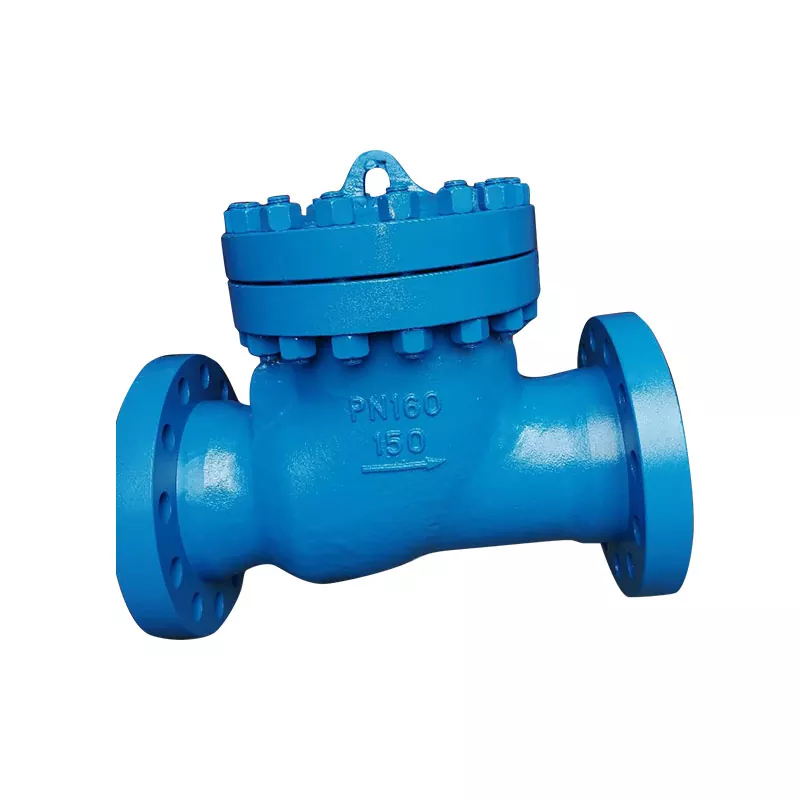

Hvad gør en kontraventil?

Akontraventiler designet til at tillade væske at bevæge sig i én retning og samtidig forhindre den i at strømme baglæns. I modsætning til manuelt betjente port- og kugleventiler, fungerer de fleste kontraventiler automatisk i henhold til flow- og trykforholdene i rørledningen.

Dette gør kontraventiler særligt nyttige til at beskytte pumper, kompressorer og andet udstyr mod omvendt flow, der kan påvirke systemdriften.

Almindelige anvendelser af kontraventiler

• Pumpeafgangsledninger
• Vandforsyningssystemer
• Kedel- og dampanlæg
• Olie- og gasbehandling
• Kemiske rørledninger
• Kølevandssystemer

Kontraventiler fås i forskellige designs, såsom svingkontraventiler og løftekontraventiler. Det passende design afhænger af faktorer, herunder strømningsretning, installationsposition, tryk, væskekarakteristika og den krævede reaktion på omvendt strømning.

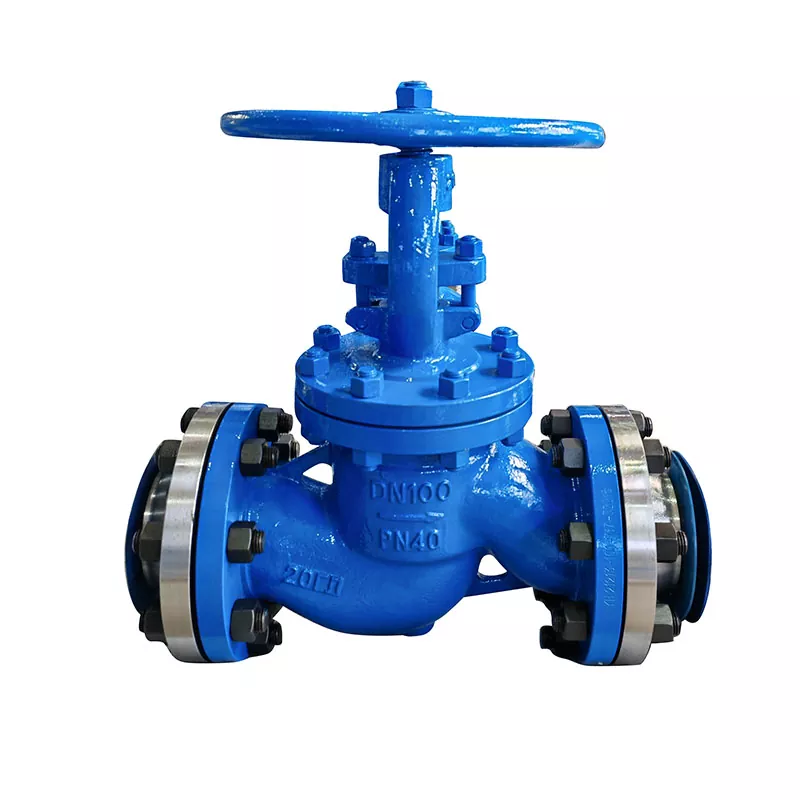

Hvad er en globeventil designet til?

A kugleventilbruger en bevægelig skive og sæde til at styre flowpassagen. Dens konstruktion gør den velegnet til applikationer, hvor flowet skal justeres i stedet for blot at slå helt til eller fra.

Kugleventiler er derfor almindeligt anvendt til drosling og flowregulering i industrielle processystemer. De kan betjenes manuelt eller kombineres med en aktuator, når automatisk styring er påkrævet.

Almindelige anvendelser af kugleventiler

• Damprørledninger
• Kølevandssystemer
• Kemisk behandlingsudstyr
• Elproduktionssystemer
• Varmesystemer
• Industrielle proceslinjer

Portventil vs. kontraventil vs. klodeventil

Hvilken ventil er bedre til flowkontrol?

Det rigtige valg afhænger af, hvad ventilen skal udføre i rørsystemet.

• For rørledningsisolering:En skydeventil overvejes generelt, når hovedkravet er at stoppe eller genoprette flow.
• Til forebyggelse af tilbagestrømning:En kontraventil bruges til at holde mediet i bevægelse i den tilsigtede retning.
• Til flowregulering:En kugleventil vælges almindeligvis, når flowet skal justeres under drift.

Disse ventiltyper er ikke nødvendigvis alternativer til hinanden. I mange industrielle systemer installeres de sammen, fordi de hver især udfører en anden funktion.

Hvad skal du overveje, når du vælger en industriel ventil?

1. Flydende medium

Identificer mediet, der strømmer gennem rørledningen, såsom vand, damp, olie, gas eller kemikalier. Mediet påvirker ventilmateriale, tætningskrav og overordnet konstruktion.

2. Tryk og temperatur

Kontroller systemets arbejdstryk og temperatur, før du vælger en ventil. Højtryks- og højtemperaturtjenester kan kræve specifikke krops-, trim-, sæde- og tætningsmaterialer.

3. Rørledningsstørrelse

Ventilstørrelsen skal svare til rørledningen og de nødvendige strømningsforhold. Tilslutningstype og gældende standarder bør også bekræftes før bestilling.

4. Strømningsretning

Strømningsretningen er især vigtig, når du vælger og installerer en kontraventil. Ventilen skal installeres i henhold til dens beregnede strømningsretning for at fungere korrekt.

5. Isolation eller regulering

En af de enkleste måder at indsnævre ventilvalget på er at afgøre, om applikationen kræver isolering, omvendt flowbeskyttelse eller flowregulering.

6. Driftsmetode

Afhængigt af applikationen kan ventiler betjenes manuelt eller udstyres med pneumatiske, elektriske eller andre aktuatorer til fjernbetjening eller automatisk betjening.

Kan portventiler, kontraventiler og kugleventiler bruges i det samme system?

Ja. Disse tre ventiltyper kan udføre forskellige funktioner inden for det samme rørsystem.

For eksempel kan et pumpesystem bruge en skydeventil til at isolere rørledningen under vedligeholdelse, en kontraventil for at forhindre omvendt flow og en kugleventil i en anden sektion, hvor flowjustering er påkrævet.

Det vigtige er ikke at vælge en ventil, blot fordi den passer til rørledningens størrelse. Ventiltypen skal først matche den påkrævede funktion, efterfulgt af tryk, temperatur, medium, materialer, tilslutningsstandarder og driftsbetingelser.

Ofte stillede spørgsmål om portventiler, kontraventiler og kugleventiler

Kan en portventil bruges til drosling?

Portventiler er primært designet til isolering frem for kontinuerlig drosling. Hvis regelmæssig flowjustering er påkrævet, kan en kugleventil være mere egnet.

Behøver en kontraventil manuel betjening?

De fleste kontraventiler fungerer automatisk gennem mediets tryk og flow, så de kræver normalt ikke manuel betjening.

Kan en kugleventil bruges til afspærring?

En kugleventil kan give afspærring, men dens største fordel er flowregulering. Det passende valg afhænger af kravene til rørsystemet.

Hvordan vælger jeg mellem en portventil og en kugleventil?

Hvis hovedkravet er at isolere en rørledning, overvejes en skydeventil generelt. Hvis applikationen kræver gentagen eller kontrolleret flowjustering, er en kugleventil normalt mere passende.

Hvilken information er nødvendig, når du køber en industriel ventil?

Vigtig information omfatter normalt ventiltype, nominel størrelse, trykklassificering, arbejdstemperatur, medium, tilslutningsstandard, materialekrav og driftsmetode. Specielle applikationer kan også kræve information om flowforhold og installation.
