Hvorfor er håndhjulsventiler stadig et pålideligt valg til industriel rørledningsisolering

Abstrakt: Håndhjuls ventilerforbliver en praktisk løsning til rørledningsisolering, fordi de kombinerer en ligetil mekanisk struktur, manuel betjening, stabil tætning og bred anvendelsesfleksibilitet.Hannoleverer holdbare ventilløsninger designet til industrielle og civile rørledningssystemer med materialekonfigurationer og produktionskapaciteter, der er egnet til krævende servicemiljøer. Denne vejledning forklarer, hvordan håndhjulsventiler fungerer, deres vigtigste fordele, installationskrav, vedligeholdelsespraksis og de faktorer, købere bør overveje, når de vælger en pålidelig ventilleverandør.

Indholdsfortegnelse

• Hvad er håndhjulsventiler?
• Hvordan fungerer håndhjulsventiler?
• Hvad er de vigtigste fordele?
• Hvilke materialer er almindeligt anvendte?
• Hvor bruges håndhjulsventiler?
• Hvordan skal du vælge den rigtige ventil?
• Hvad er installations- og vedligeholdelseskravene?
• Hvordan kan håndhjulsventiler sammenlignes med andre muligheder?
• Ofte stillede spørgsmål

Hvad er håndhjulsventiler?

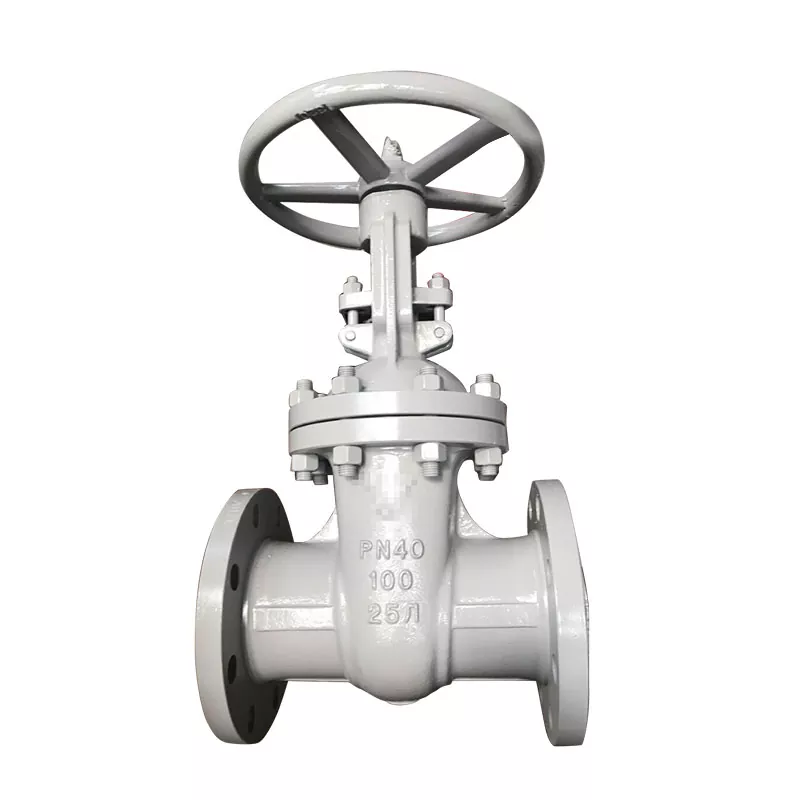

Håndhjuls ventilerer manuelt betjente afspærringsventiler, der bruger et roterende håndhjul til at flytte en ventilspindel og hæve eller sænke en låge. Når lågen løftes væk fra sædet, åbnes rørledningen, og mediet kan passere igennem. Når lågen bevæger sig i tæt kontakt med sædet, lukkes passagen.

I modsætning til kontrolventiler designet til kontinuerlig flowjustering, er skydeventiler primært beregnet til helt åben eller helt lukket service. Dette driftsprincip gør dem særligt nyttige, hvor pålidelig rørledningsisolering er vigtigere end drosling.

Ifølge Hannos produktinformation har dens håndhjulsventiler en relativt enkel konstruktion og manuel betjeningsmetode, hvilket gør dem velegnede til forskellige industrielle og civile applikationer.

Hvordan fungerer håndhjulsventiler?

Driftsprincippet er relativt ligetil. Drejning af håndhjulet konverterer roterende bevægelse til lineær bevægelse af stilken. Stilken bevæger derefter porten lodret, indtil porten når den nødvendige åbne eller lukkede position.

1. Håndhjuls rotation:Operatøren drejer håndhjulet manuelt.
2. Stængelbevægelse:Stilken bevæger sig i henhold til rotationsretningen.
3. Portbevægelse:Porten bevæger sig opad eller nedad inde i ventilhuset.
4. Flow isolering:Porten adskilles fra eller kommer i kontakt med ventilsædet.
5. Slutstilling:Ventilen forbliver helt åben eller helt lukket under normal service.

Til standarddrift specificerer Hanno rotation med uret for lukning og mod uret for åbning. Virksomhedens produktvejledning understreger også, at skydeventiler ikke bør anvendes til drosling.

Hvad er de vigtigste fordele ved håndhjulsventiler?

Den fortsatte popularitet af håndhjulsventiler er i høj grad forbundet med deres mekaniske enkelhed og pålidelige isoleringsfunktion. For faciliteter, hvor elektrisk eller pneumatisk aktivering er unødvendig, kan manuel betjening også reducere systemets kompleksitet.

Hanno beskriver sine Handwheel Gate Valves som at tilbyde en enkel struktur, manuel styring, stabil tætningsydelse og egnethed til en bred vifte af applikationer.

Hvilke materialer er almindeligt anvendte?

Materialevalg har direkte indflydelse på ventilens holdbarhed, tætningsevne, korrosionsbestandighed og egnethed til forskellige medier og driftsforhold. Derfor bør købere vurdere den komplette materialespecifikation i stedet for at vælge en ventil kun baseret på nominel størrelse.

For eksempel viser Hannos offentliggjorte Handwheel Gate Valve-konfiguration en 25L krop, 13Cr sædeoverflade, 2Cr13 spindel, 304 plus grafitpakning, udvidet grafitpakning, GCr15 lejer, messing spindelmøtrik og QT400 håndhjul.

Ved egentlige indkøb bør den endelige materialespecifikation altid verificeres i forhold til projektets tryk, temperatur, medium, korrosionsforhold, gældende standarder og godkendte ventiltegninger.

Hvor bruges håndhjulsventiler?

Fordi de primært er isolationsanordninger, kan håndhjulsventiler indbygges i mange rørledningssystemer, hvor operatører har brug for en ligetil metode til at stoppe eller genoprette flow.

• Petroleum og raffinering:Rørledningsisolering og processystemafspærring.
• Kemisk behandling:Isolering af kompatible proces- og hjælpelinjer.
• Strømproduktion:Understøtter isolation i vand-, damp- og forsyningssystemer.
• Vand og spildevand:Hovedlednings- og udstyrsisolering.
• Industriel fremstilling:Manuel isolering af procesrørledninger.
• Generelle civile systemer:Anvendelser, hvor manuel afspærring af rørledninger er tilstrækkelig.

Hannos bredere sortiment af portventiler er positioneret til industrier, herunder olie-, kemikalie-, farmaceutiske, gødnings-, elproduktions-, vand- og spildevands-, marine-, metallurgi- og energiapplikationer.

Hvordan skal du vælge den rigtige ventil?

Valg af en håndhjulsventil bør begynde med driftsbetingelserne frem for prisen alene. En teknisk passende ventil kan forbedre servicesikkerheden og reducere vedligeholdelsesrisici i løbet af udstyrets levetid.

1. Bestem nominel størrelse:Tilpas ventilstørrelsen til rørledningen og tilslutningskravene.
2. Bekræft trykklassificering:Vælg en trykklasse, der passer til systemets maksimale driftsforhold.
3. Vurder temperaturen:Overvej både normale og maksimale/minimum driftstemperaturer.
4. Identificer mediet:Tjek kompatibilitet med vand, olie, gas, kemikalier, damp eller andre medier.
5. Vælg krop og trim materialer:Overvej korrosion, erosion, temperatur og mekaniske krav.
6. Bekræft forbindelsestype:Bekræft, om der er behov for flange, stumpsvejsning, gevind eller anden forbindelse.
7. Kontroller driftsmoment:Store ventiler eller højt differenstryk kan kræve en gearkasse frem for direkte manuel betjening.
8. Bekræft gældende standarder:Gennemgå projektspecifikationer og påkrævede design-, test- og certificeringsstandarder.

Dette sidste punkt er særligt vigtigt for industrielle indkøb. Hanno fremstiller også gearkassebetjente skydeventiler til større ventiler, hvor direkte håndhjulsbetjening kan kræve overdreven manuel indsats. Dets offentliggjorte gearkasseventilområde dækker DN150–DN1400 og trykklasser op til klasse 2500.

Hvad er installations- og vedligeholdelseskravene?

Korrekt installation er afgørende for at bevare tætningsydelsen og reducere unødvendige driftsproblemer. Før installationen skal ventilkammeret og tætningsfladerne rengøres for at fjerne snavs, sand og andre forurenende stoffer.

Installationstjekliste

• Bekræft ventilmodellen og tilslutningsdimensionerne.
• Bekræft den nødvendige installationsretning.
• Rengør tætningsflader inden montering.
• Spænd forbindelsesboltene jævnt.
• Kontroller pakningens kompression uden at forhindre jævne spindelbevægelser.
• Efterlad tilstrækkelig plads til håndhjulsbetjening og vedligeholdelse.
• Følg producentens instruktioner for ventiler udstyret med transmissionsmekanismer.

Hanno anbefaler specifikt at undgå kollisioner eller forkert håndtering af håndhjul og bevare tilstrækkelig plads til drift. For ofte betjente ventiler anbefaler dens vejledning smøring mindst en gang om måneden.

Regelmæssig inspektion bør også fokusere på pakningstilstand, spindelbevægelse, lækage, håndhjulsintegritet, flangeforbindelser og usædvanlig driftsmodstand. Hvis der kræves overdreven kraft, bør operatører undersøge årsagen i stedet for at bruge forlængerstænger eller andre provisoriske værktøjer.

Hvordan kan håndhjulsventiler sammenlignes med andre muligheder?

Den bedste ventiltype afhænger af den tilsigtede funktion. Håndhjulsventiler er særligt velegnede, når hovedkravet er pålidelig manuel isolering snarere end kontinuerlig flowregulering.

En skydeventil bør derfor ikke vælges, blot fordi den er billig eller velkendt. Det kritiske spørgsmål er, om ventilens funktionsprincip stemmer overens med den faktiske rørledningsfunktion.

Ofte stillede spørgsmål om håndhjulsventiler

1. Hvad bruges håndhjulsventiler hovedsagelig til?

De bruges primært til helt at åbne eller helt lukke rørledningsflowet. De er normalt ikke beregnet til drosling eller kontinuerlig flowregulering.

2. Kan håndhjulsventiler betjenes uden elektricitet?

Ja. En standard håndhjulsstyret konfiguration bruger manuel mekanisk betjening og kræver derfor normalt ikke en ekstern elektrisk strømkilde.

3. Hvilken vej drejer man et håndhjul for at lukke en skydeventil?

For Hanno-konfigurationen lukker rotation med uret ventilen, og rotation mod uret åbner den. Bekræft altid betjeningsvejledningen, der følger med den specifikke ventil.

4. Kan en skydeventil bruges til drosling?

Nej. Portventiler er generelt designet til helt åben eller helt lukket service. Brug af dem til drosling kan bidrage til uønskede strømningsforhold og for tidligt slid.

5. Hvor ofte skal en hyppigt betjent håndhjulsventil smøres?

Hanno anbefaler smøring mindst en gang om måneden for ventiler, der ofte åbnes og lukkes, mens faktiske vedligeholdelsesintervaller også bør afspejle serviceforhold og producentens vedligeholdelsesinstruktioner.

6. Hvornår skal jeg vælge en gearkassebetjent skydeventil?

En gearkassekonfiguration kan overvejes, når ventilstørrelse, differenstryk eller driftsmoment gør direkte håndhjulsbetjening upraktisk. Hanno positionerer specifikt gearkasseventiler til applikationer, hvor der kræves yderligere mekaniske fordele.

Konklusion: Er håndhjulsventiler et smart valg til rørledningsisolering?

For rørledningssystemer, der kræver pålidelig afspærring frem for kontinuerlig flowregulering, forbliver håndhjulsventiler et praktisk og alsidigt valg. Deres ligefremme mekaniske struktur, manuelle betjening, stabile tætningsgrænseflade og tilpasselige materialekonfigurationer gør dem velegnede til mange industrielle og civile applikationer. Valg af den korrekte størrelse, trykklassificering, materiale, forbindelse og driftskonfiguration er afgørende for langsigtet ydeevne. Hvis du køber pålidelige håndhjulsventiler fra en kinesisk producent eller har brug for hjælp til at matche en ventil til dine rørledningskrav,kontakt oshos Hanno for produktspecifikationer, teknisk vejledning og et tilbud skræddersyet til dit projekt.
