Hvornår skal man vælge gearkassedrevet portventil i stedet for standard håndhjulsventil?

Under valg af skydeventil står mange købere over for dette spørgsmål: begge er manuelt betjente, hvorfor bruger nogle skydeventiler standardhåndhjul, mens store enheder kræver gearkassesamlinger?

Faktisk er den gearkassebetjente skydeventil ikke en simpel erstatning for standard håndhjulsventiler. Kerneforskellen ligger i aktiveringsmetoder. Det endelige valg afhænger af de virkelige serviceforhold: ventilstørrelse, tryk, differenstryk, driftsmoment og adgangsforhold på stedet.

Tag ikke beslutninger udelukkende baseret på nominel diameter eller nominelt tryk. Den korrekte fremgangsmåde er at kontrollere det faktiske driftsmoment og verificere, om manuel kraft er tilstrækkelig til ventildrift.

Hvordan fungerer en standard håndhjulsventil?

En standard håndhjulsventil driver spindelen direkte via håndhjulsrotation. Operatører drejer håndhjulet for at flytte frempinden og portskiven op og ned for at åbne eller lukke rørledningen.

Med enkel struktur og færre transmissionsdele er dette design bredt brugt til små til mellemstore skydeventiler.

Egnede scenarier til standard håndhjulsventiler

• Lavt ventildriftsmoment
• Tilstrækkelig plads på stedet til direkte manuel betjening
• Sjældne åbne-lukke-cyklusser
• Præference for enkel struktur og lave vedligeholdelseskrav

For eksempel vil en mellem-lille skydeventil til almindelig vandforsyning med lavt arbejdstryk, lavt differenstryk over ventilen og tilgængeligt håndhjul normalt fungere godt med standard håndhjulsaktivering.

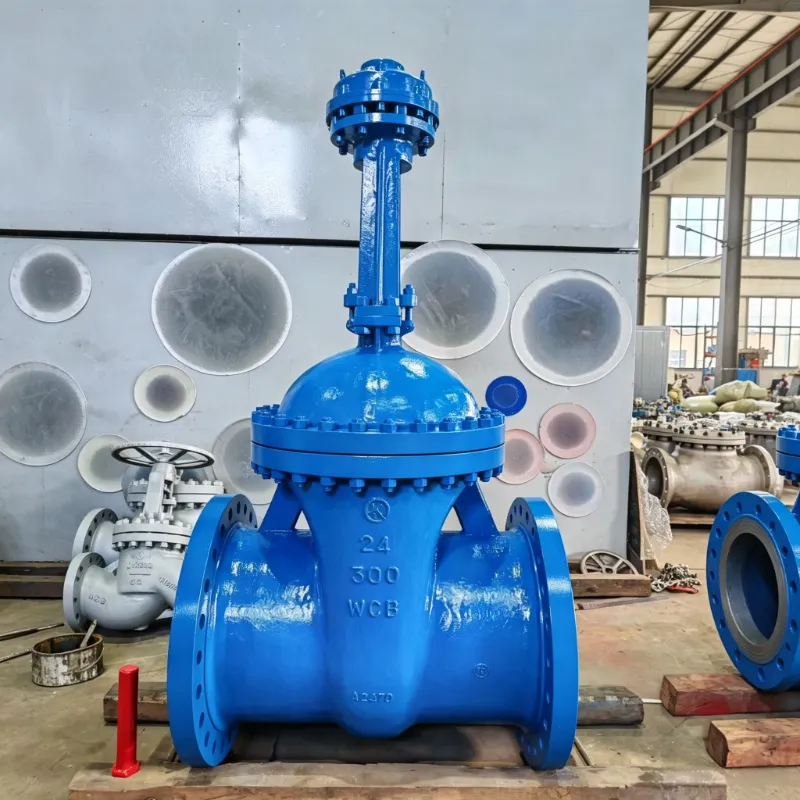

Hvad er funktionen af ​​gearkassedrevet portventil?

En gearkassebetjent skydeventil installerer en mekanisk geartransmission mellem håndhjul og ventilstamme. Gearreduktion øger udgangsmomentet, så operatører kan åbne eller lukke ventilen med meget mindre manuel kraft.

Bemærk venligst: gearkassen ændrer ikke det indre rørledningstryk eller reducerer mellemtrykket. Det løser kun problemet medutilstrækkelig manuel betjeningskraft.

Nøgleproblemer løst af gearkasseaktivering

• Reducer den manuelle kraft, der kræves til ventildrift
• Støtteventiler med et højt krav om brudmoment
• Velegnet til arbejdsforhold i store størrelser og høje belastninger
• Velegnet til installationssteder med begrænset betjeningsplads

Hvordan påvirker tryk og differenstryk portventilens funktion?

Mange kilder siger blot "højtryksventiler har brug for gearkasser", hvilket ikke er helt nøjagtigt.

En kritisk faktor for ventilåbningsproblemer erdifferenstryk— trykforskellen mellem opstrøms og nedstrøms side af ventilen.

For eksempel:

Selvom begge scenarier deler et opstrømstryk på 10 bar, har ScenarioB et differenstryk på 8 bar. Der kræves meget større kraft for at løfte portskiven.

Det grundlæggende fysiske forhold kan opsummeres som:

Kraft = Tryk × Areal

Givet et fast trykbærende areal genererer højere differenstryk større virkningskraft.

Ikke desto mindre kan det faktiske driftsmoment ikke beregnes ud fra tryk alene. Det er også påvirket af ventildimension, portskivedesign, spindelkonstruktion, tætningskonfiguration og friktionstab.

Hvorfor kan vi ikke vælge gearkasse udelukkende baseret på ventilstørrelse?

I ingeniørpraksis eksisterer en almindelig misforståelse:

"Jo større DN-størrelsen er, jo mere nødvendig bliver en gearkasse."

Denne konklusion er misvisende.

Tag DN300 skydeventil som et eksempel:

• Én DN300-enhed installeret i lavtryksvandsystem med lavt differenstryk fungerer muligvis stadig med standardhåndhjul.
• En anden DN300-enhed til tung industrirørledning med højt differenstryk under åbning vil kræve gearkasseassistance.

Derfor er nominel størrelse kun et referenceindeks. Det faktiske driftsmoment er den afgørende faktor for valg af aktivering.

Nøgleparametre, der skal kontrolleres ved specificering af gearkassedrevne portventiler

For store eller kritiske industrielle applikationer skal du anmode om følgende data fra din ventilproducent:

Breakaway Torque er særligt vigtigt. Ventiler, der forbliver lukkede i lange perioder, har ofte brug for ekstra drejningsmoment for at overvinde statisk modstand i åbningsøjeblikket.

Hvornår skal man bruge standard håndhjulsventiler?

Standard håndhjulsventiler foretrækkes til:

• Små til mellemstore nominelle størrelser
• Lav driftsfrekvens
• Nem fysisk adgang for operatører
• Driftsmoment inden for acceptabelt manuel område
• Applikationer, der kræver enkel struktur og bekvem vedligeholdelse

Hvornår skal man bruge gearkassedrevne portventiler?

Gearkassebetjente skydeventiler anbefales til:

• Industrielle lukkeventiler i stor størrelse
• Arbejdsforhold, der kræver højt afbrydelsesmoment
• Ventiler installeret i svært tilgængelige positioner
• Tilfælde, hvor direkte manuel betjening bliver vanskelig
• Systemer, der kræver stabil mekanisk aktiveringsassistance

Gearkassebetjent portventil VS håndhjulsventil: Hvordan beslutter man sig?

Når du vælger aktiveringstype, skal du ikke kun fokusere på "hvad er ventilstørrelsen" eller "hvad er det nominelle tryk". Vurder alle punkter nedenfor grundigt:

• Faktisk arbejdstryk
• Differenstryk over ventilhuset
• Ventil nominel størrelse
• Nødvendigt driftsmoment
• Installationsbetingelser på stedet
• Operatøradgang og driftstilstand

Hvis et standard håndhjul opfylder driftskravene, giver tilføjelsen af ​​en gearkasse ingen ekstra værdi. Når manuel betjening bliver anstrengende, og der kræves et højt drejningsmoment, er gearkasseaktivering den rimelige løsning.

Konklusion

Der er ingen absolut vinder mellem standard håndhjuls-sluseventil og gearkasse-betjent gate-ventil.

Håndhjulsløsninger har enkel konstruktion til gunstige driftsmiljøer. Gearkasser reducerer manuel arbejdsbyrde via mekanisk transmission, ideel til installationer i store størrelser, høje belastninger eller hårdt tilgængelige.

Den korrekte udvælgelsesarbejdsgang bør følge:

Servicebetingelser → Differenstryk → Driftsmoment → Valg af aktuatortype

I stedet for den forsimplede regel:

Større ventilstørrelse = Skal anvende gearkasse.
